Рукожопим модель танка КВ-1 (5 фото + 1 видео + 1 гиф)
Последнее время насмотревшись всети видяшек о моделях танков, решили с коллегой сделать модель танка КВ-1. Поэтапно буду выкладывать как у нас движется проект и на каком мы этапе.
Не судите строго и в комментариях пишите что нужно добавить и задавайте вопросы.
В следущем посте опишу как мы делали катки, сейчас у нас готов только чертеж :)
Значит так: порыскав на просторах узнали что самый сложный момент это- отливка траков, с них и начнем.
Чертеж для изготовления формы для отливки траков.
Началось всё с литературы, поисков чертежей и тп. Были найдени кое-какие чертежи, прочитано куча литературы о изготовлении форм (тигель) для отливки и всего что хоть как -то касается этого процесса. И так чертеж готов.
Тигель для отливки.
Тигель (форма) делали из чугуна на ЧПУ фрезерном станке. Тигель вырезался двое суток.
Соорудили печку для плавки алюминия. Кокиль сварили из квадратной трубы.
Грели пропановой горелкой.
Нарезали ЦАМа (сплав алюминия, цинка и меди).
Нарезали на небольшие куски что-бы помещалось в кокиль.
Процесс плавки.
Отливка траков для модели танка КВ-1

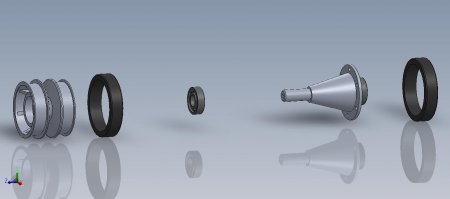

Для следущего поста у нас готов чертеж катка.
Делаю модель Т-90. Все намного проще:)
Гусеницы делаются из мебельных карточных петель. Простота и надежность(скрепляются заклепками).Выглядят реалистично.
Катки точил токарь из стали - не облегчал еще сверленем и фрезеровкой - так что пока каждый весит около 800 гр.
В подвеске торсионы использовать не целесообразно, т.к. сложно будет подобрать нужную жесткость. На оси балансира внутри корпуса делал рычаг под углом в 90, от него пружина из карбюратора 2108 или 2106 прикрепленная непосредственно в корпусу. Регулируется на 100%, можно поставить несколько пружин или укоротить текущие:) Вообщем полностью настраиваемая подвеска)
Это танк не квартирный. Ванну загерметизировал уже, можно будет нырять до уровня люка механика:)
Размер ограничен удобством постройки. В данный момент длина чуть более 90 см...при масштабе 1\6 длина была бы уже 120 см, банально не стол не влезет, не буду же я на полу его строить?
6 на каждую сторону?

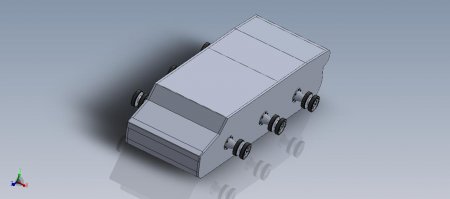

Ну вообще сомнительно что 253 грамма, а какой диаметр будет? Материал видимо д12-16?
Я вот уже немного жалею что из стали решил делать катки, надо было из копролона точить, получились не более 50 гр весом каждый)
А, это поддерживающий каток. Я-то думал это опорные. Тогда да, реальный вес)
А почему не начали именно с опорных?
будет делать около года как минимум
