Коннектно-штекерный пост (40 фото)

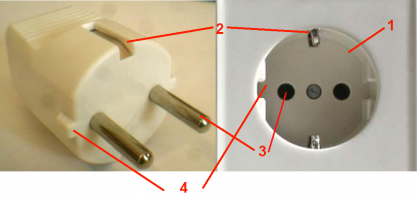

Добавляем свои. Можно с названием/назначением. Можно с распиновкой.
Распиновка разъема блока питания формата AT
Распиновка разьема блока питания формата ATX
Распиновка разьемов дополнительного питания: АТХ разъёмы, SerialATA. Разъёмы для дополнительного питания процессора, разъём для флоппи дисковода, MOLEX.
Распиновка разъемов материнской платы.
Распиновка разъема вентилятора.
Двухпроводные:
1 — «-» питания
2 — «+» питания
_____________
Трёхпроводные:
1 — «-» питания
2 — «+» питания
3 — датчик оборотов
_____________
Четырёхпроводные
1 — «-» питания
2 — «+» питания
3 — датчик оборотов
4 — управление числом оборотов
1 — «-» питания
2 — «+» питания
_____________
Трёхпроводные:
1 — «-» питания
2 — «+» питания
3 — датчик оборотов
_____________
Четырёхпроводные
1 — «-» питания
2 — «+» питания
3 — датчик оборотов
4 — управление числом оборотов
Кабель для подключения дисководов
Существуют как минимум два разных документа с разными данными
В переводе на русский
Нечетные контакты - корпус.
IDE(Integrated Drive Electronics ) (По-правильному называется - ATA/ATAPI - Advanced Technology Attachment Packet Interface, используется для подключения хардов и приводов)
SATA и eSATA
Распиновка USB-разъемов 1.0-2.0
Распиновка разъёма на материнской плате.
Распиновка USB-разъемов 3.0
Серия Powered-B отличается от серии B, тем, что у него есть в наличии 2 дополнительных контакта питания. Таким образом, можно подключить устройства с потреблением тока до 1000 мА.
Распиновка COM, LPT, GAME, RJ45, PS/2
IEE 1394
IEE 1394 на материнской плате
Распиновка разьёма IEE 1394
Разъёмы VGA, DVI, YC, SCART, AUDIO, RCA, S-VIDEO, HDMI, TV-ANTENNA, гарнитура
Обжим сетевого кабеля с разъёмом RJ45
Разъёмы мобильных GSM устройств
Кликабельно.
DIN-5
Трёхконтактный разъём XLR3
Auto
Молекс 1 и 4 дают +7 вольт (хорошо тем что кулеры в корпусе не ревут).
и еще 5 копеек: для газовых компов на авто Диджитроникс и Компакт абсолютно одиноковые, только распиновка в колодке зеркальная. Сам Диджиковский шнурок под компакт переделывал
По USB на плате: показан только 66 тип, есть еще 69. искать влом, опишу словами
1 земля 2 +5
3 не соединен 4 Д+
5 Д+ 6 Д-
7 Д- 8 не соединен
9 +5 10 земля
отличаются наличием 9-й ноги... ну и тестер в руки на поиск +5
4 и 6 перепутал 4 Д-, 6 Д+
Добавил в закладки
зачетный пост
но

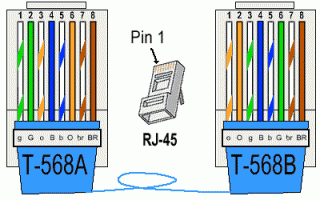

по поводу rj-45 - не корректные названия
названия как на картинке ниже,
исторически
по А - между зданиями, по В - внутри зданий, А-В - кросс (сейчас практически не актуален, только в случае старых хабов и маршрутизаторов без обновленной ОС)
Пролистал, не нашел распиновки оптических разъемов. Без этого пост не полный. Низачод! :-)
афигеть!
спасибо!
автор молодец!
У разъема XLR нет контактов + и -, есть горячий и холодный. Это очень принципиальный момент, потому что, когда надо сделать переходник с тюльпана(RCA) на XLR, то + тюльпана надо соединять с горячим, а - тюльпана надо с землей(экраном).
Спасибо автор, добавил в закладки. От себя добавлю, что аналогично разъему XLR подключаются некоторые типы DMX контроллеров.
