Апгрейд дровяной печи (39 фото)
Метки: #камины #отопление #печь #своими руками
Я ни разу не печник и не каменщик. Кладка кирпича, для меня, это тяжкий труд. Но как известно, нет ничего невозможного, для человека желающего что-то наваять своими руками и я решился на глобальную реконструкцию дровяной печи в дачном доме.
Главное, это присутствие непреодолимого желания что-то творить! Сбор информации в интернете, консультация со специалистами, закупка материала и можно приступать к делу.
Вот такая печь была у меня на даче. Функции свои более-менее выполняла. Не устраивало только то, что тепло появлялось после второй топки и грела лишь две комнаты. А хотелось, чтобы тепло было и на кухни, и в столовой, и в комнатах на втором этаже.
Вид из другой комнаты (зала).
Значит решено было встроить котёл, провести отопление, а чтобы совсем была красота-лепота, сделать из неё ещё и камин.
Значит решено было встроить котёл, провести отопление, а чтобы совсем была красота-лепота, сделать из неё ещё и камин.
Фанерка прилеплена, чтобы понять, какого размера надо купить каминную дверцу.
Камин естественно планируется в зале, но и возможность протопить печь с другой стороны, я решил не убирать. Чтобы в главную комнату не нести с дровами мусор, будет возможность добавить топлива из другой комнаты.
Камин естественно планируется в зале, но и возможность протопить печь с другой стороны, я решил не убирать. Чтобы в главную комнату не нести с дровами мусор, будет возможность добавить топлива из другой комнаты.
Чтобы построить задуманное, надо много чего сломать. Итак, начинаем!

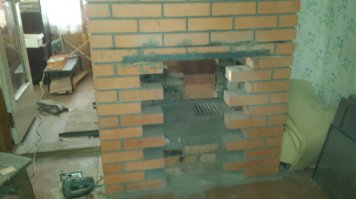

Демонтированы плита, дверца топки, сама топка и начало выводных каналов дымохода.
Чтобы при разборке печь не разрушилась полностью, некоторые места укрепил стальным квадратным прутком и уголком, посадив их на плиточную мастику.
Как известно, печи кладут не на цементный раствор, а шамотную смесь. Обычной пилой выпиливается кирпич по контуру и спокойно вынимается. Он ещё пригодится.
Вот так стало выглядеть со стороны зала.
Вид с другой стороны. На фото заметен вставленный внутри уголок, чтобы сохранить остальную конструкцию печи.
Высверлил отверстия и вставил в них такую железяку. Будет служить арматурой.
Добавил ещё железок для пущей крепости.
Построил опалубку.
Постарался сделать всё аккуратно и ровно.
И залил конструкцию бетоном. Всё, что ниже топки, можно использовать бетон на основе цемента. Дальше будет использоваться смесь на основе шамотной глины.
Продолжение пола топки из огнеупорного кирпича.
Варится рамка из металлических уголков и в неё вставляется каминная дверца.
Вид изнутри. Кирпичами выкладывается продолжение топки.
Пока всё сохнет, можно убрать ненужный теперь элемент.
Всё выпиливается по вышеописанной схеме.
И заделывается.
Вот такой вид получается снаружи. Для чего используется жаропрочный утеплитель, позже скажу (дорогой гадёныш).
И ещё немного кирпичей.
Вид топки изнутри. Стена, выходящая к каминной дверце, тоже покрыта утеплителем. Дело в том, что снаружи камин будет обложен натуральным камнем и чтобы камень не отлетел от резкого перепада тепла во время топки, используется теплоизолятор.
Начал выкладывать топку из огнеупорного кирпича. Серый утеплитель слева в месте, где печь соприкасается со стеной.
Котёл сам варить не решился. Заказал изготовление на строительном рынке. Нервов потрепали мне конечно сварщики, но в конце-концов котёл был сделан.
На фото полуфабрикат.
На фото полуфабрикат.
После проверки надёжности и герметичности, котёл встроен на место.
Вот так стал выглядеть вход-выход отопления.
После обустройства тепловых карманов, перекрытий, дымохода и дверцы, печь выглядит так.
Начинаю обкладывать дверцу каменными плитами.
Вот, как-то так.
Люблю я натуральный камень до дрожи. С югов все везут фруктину-ягодину, а я машину гружу камнями морскими. Можно конечно и купить, но собственноручно подобранное к сердцу ближе.
Во как!
И ещё.
Вход-выход отопления сделал из двухдюймовых металлических труб. Разводка по дому полипропиленовая.
Батареи приобрёл б/ушные. В элитном доме новые жильцы поменяли радиаторы на более модные, а таджики-дворники старыми торгуют по 2 тысячи за штуку. Вполне приемлемо и по цене, и по качеству.
Пробная топка с водой в системе.
Если всё нормально, можно заливать антифриз.
Камин, это такая вещь удивительная! Кажется, что на его огонь можно смотреть вечно.
Всё работает хорошо. Тепло быстро появляется во всём доме и для полного эстетического удовольствия не хватает только ремонта в комнате, где установлен камин. Но это уже совсем другая история.
Всем добра, дерзайте, творите и будет Вам счастье!
Всё работает хорошо. Тепло быстро появляется во всём доме и для полного эстетического удовольствия не хватает только ремонта в комнате, где установлен камин. Но это уже совсем другая история.
Всем добра, дерзайте, творите и будет Вам счастье!
