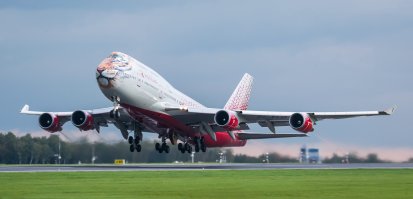

Boeing 747. Первый в мире дальнемагистральный двухпалубный широкофюзеляжный пассажирский самолёт (28 фото + 9 видео)

Потребность в разработке Боинга 747 возникла во время бурного роста объёмов авиаперевозок в 1960-х. Боинг 707, господствовавший в то время на рынке авиаперевозок США, уже с трудом справлялся с растущим потоком пассажиров. До этого корпорация Boeing уже занималась разработкой крупного транспортного самолёта для армии США, однако тогда корпорация проиграла проекту компании Lockheed и их самолету C-5 Galaxy.
В 1965 году, инженер-разработчик Джо Саттер (Joe Sutter), работавший в то время над Boeing 737, был назначен главным конструктором Boeing 747. Свою работу, он начал с выяснения потребностей авиакомпаний. В то время считалось, что огромные самолеты вскоре будут вытеснены сверхзвуковыми самолётами. Поэтому 747 изначально разрабатывался как грузопассажирский самолёт. Со временем планировалось даже полное переоборудование всех самолётов в грузовые. Кабину экипажа поместили на верхнюю палубу специально для того, чтобы была возможность преобразовать нос самолёта в грузовую аппарель.

В 1966 году корпорация Boeing закончила проектирование и представила конфигурацию нового самолёта, получившего обозначение 747. Изначальный проект представлял собой полностью двухпалубный самолет, однако с такой конфигурацией возникали некоторые трудности, и от схемы отказались в пользу «горбатого» варианта. Первым заказчиком стала авиакомпания Pan Am, заказавшая 25 самолетов Boeing 747-100.
Более того, благодаря рекомендациям Pan Am, в конструкцию самолета были внесены важные изменения, в частности: был увеличен размах крыла, изменено размещение опор шасси, а максимальный взлетный вес был увеличен с 272155 кг до 308443 кг.
Неудивительно, что первые репортажи в прессе, последовавшие за официальным анонсом компании Boeing, были обильно снабжены прилагательными, которые означали значительность. В Boeing 747 все имело гигантский масштаб, и очень скоро он был назван громоздким самолетом («jumbo-sized»), что привело к появлению прозвища «Jumbo Jet» (громоздкий реактивный лайнер).
Предполагалось, что рынок не нуждается более чем в 400 самолётах этого типа, однако, несмотря на критику и жёсткую конкуренцию в 1993 году был построен тысячный самолёт. Лишь в первом десятилетии XXI века объём продаж «747» начал падать.

Завод корпорации Boeing не был рассчитан на сборку таких гигантских лайнеров, поэтому в срочном порядке пришлось строить новый завод. Параллельно осуществлялась подготовка пилотов на новый лайнер, которая проходила на специальном тренажёре, предназначенном для обучения пилотов управлению и рулению с достаточно высоко расположенной кабины.

Специально для Boeing 747 компания Pratt & Whitney разработала огромный турбовентиляторный двигатель с высокой степенью двухконтурности — JT9D.

В целях повышения уровня безопасности и лётных качеств самолёта на 747 были установлены 4 резервные гидравлические системы и щелевые закрылки, которые позволяли использовать самолёт на взлётно-посадочных полосах относительно небольшой длины.

Боинг 747 представляет собой широкофюзеляжный низкоплан нормальной аэродинамической схемы. Силовая установка самолёта представлена 4 турбовентиляторными двигателями. Оперение – однокилевое

В зависимости от модели и компоновки пассажирский салон самолёта Boeing 747 способен размещать от 366 до 581 пассажира. В настоящее время наиболее распространённым является вариант компоновки салона лайнера, предусматривающий наличие двух классов (бизнес и эконом), поэтому именно его и имеет смысл рассмотреть.

Салон бизнес-класса в самолёте Boeing 747 размещается на верхней палубе (ряды 72-80) и в носовой части нижней палубы (ряды 1-4). Таким образом, согласно схеме пассажирского салона, бизнес-класс лайнера имеет 44 места. центральный проход здесь один, а кресла размещены в соответствии со схемой «2-2». Сидения этого класса представляют собой удобные и мягкие кресла, способные раскладываться (в некоторых вариантах Боинга 747) на 180 градусов, трансформируясь, таким образом, в комфортные и уютные кровати. Также, в зависимости от самолёта, места бизнес-класс могут иметь вид полузакрытых «купе» и располагаться «ёлочкой», обеспечивая больше места для ног. Пассажирам бизнес-класса предлагается вкусное меню с широким выбором блюд и напитков, а также комплект свежей прессы. В некоторых моделях (в основном произведённых в последние 10 лет) имеется встроенная система мультимедийных развлечений, способная скрасить время в полёте.

За местами бизнес-класса на нижней палубе располагается салон эконом-класса. Эконом-класс представлен местами, занимающими ряды с номерами от 9 до 69 и имеет два центральных прохода. Сидения этого класса располагаются, как правило, по схеме «3-4-3». Кресла эконом-класса мягкие, удобные, а расстояние между ними составляет около 80 сантиметров, что соответствует необходимым стандартам. Откидные столики для приёма пищи и система видео/аудио развлечений для каждого кресла монтируется, как правило, в спинку предыдущего. Исключение составляют лишь места, не имеющие перед собой других мест (например, как показано на схеме, это места 9, 21, 35 и 51 рядов). Для них все необходимые системы монтируются в подлокотниках.

Первая модификация, 747-100, имеет длину порядка 70 метров и высотой 20 метров с размахом крыла в 60 метров. Его вес был 162 тонн. Для того, чтобы покрыть расстояние полета около десяти тысяч километров, для него были разработаны компанией Пратт энд Уитни специальные двигатели. Позже стал использоваться двигатели от компаний General Electric и Rolls Royce. В «сотую» версию включена улучшенная модель 747-100B, а также вариант малой дальности с пассажировместимостью до 550 человек — 747-100SR (Short Range), разработанный специально для коротких рейсов между японскими островами.

Представленный в 1971 году, Boeing 747-200 имел более мощные двигатели и увеличенную взлётную массу, что позволяло увеличить дальность полёта. Первые 747-200 на верхней палубе имели всего по 3 иллюминатора с каждой стороны, но позже Боинг окончательно отказался от такой схемы и новые пассажирские самолёты уже имели по десять иллюминаторов с обеих сторон. У последней модификации, 747-200B, выпускаемой с 1980-х, дальность полёта была доведена до 10 800 км. На основе планера Боинга 747-200 были построены модификации для ВВС США : E-4A – военно-командный пункт, VC-25A — лайнер для перевозки президента США.
Boeing 747-200B — усовершенствованная версия 747-200 с более мощными двигателями и большим запасом топлива.
Boeing 747-200C и 747-200F — были разработаны для перевозки грузов. 747-200F — исключительно грузовой самолет, тогда как 747-200C — конвертируемая версия, самолет может быть легко переоборудован из пассажирского в грузовой.
Модификация 747-200M Combi может перевозить пассажиров и грузы одновременно. Соотношение меняется перестановкой переборок.
Как и 747-100, многие пассажирские самолёты 747-200 были позже переоборудованы в грузовые.

В 1983 в небо поднялся Boeing 747-300. Эго основные характеристики были увеличены. Дальность полета теперь составляла 12300 километров. Была расширенна верхняя палуба. А следовательно увеличилось количество пассажирских мест. Серия также включает в себя варианты грузопассажирский — 747-300М и 747-300SR предназначенный, как и -200SR для внутренних рейсов Японии.

Модель 747-400 — является самой популярной модификацией. У этого самолёта добавлены вертикальные законцовки на крыло (винглеты). Кабина экипажа была усовершенствована новой авионикой, в связи с чем отпадала необходимость в бортинженере. Были установлены: дополнительные хвостовые топливные баки, усовершенствованные двигатели. Кроме того, самолёт отличает повышенная степень комфортности. Внешне он отличается от других самолётов семейства тем, что имеет вертикальные законцовки на крыльях.
Boeing 747-400 на 25 % экономичнее 747-300 и в два раза тише.
Существуют следующие варианты этой модификации: 747-400M (грузопассажирский), 747-400F и 747-400SF (грузовые). Специально разработанный для внутренних линий Японии самолёт 747-400D удерживал мировой рекорд по пассажировместимости до 2005 года, вмещая до 594 человек. Затем его сменил Airbus A380, который в одноклассовой конфигурации вмещает 853 пассажира.
Модификация 747-400ER — самолёт с увеличенной дальностью полёта.

747-8 Intercontinental или просто 747-8I, начал строиться 14 ноября 2005 года. Самолет способен перевозить до 467 пассажиров в трёхклассовой конфигурации, на расстояние до 15000 км, со скоростью 0,855 М. По сравнению с 747-400, 747-8I перевозит на 51 пассажира и на 2 грузовых поддона больше, причём грузовой отсек увеличился на 26 %.
Несмотря на первоначальные планы сделать пассажирский вариант короче грузового, обе модификации одинаковой длины, что упрощает переоборудование 747-8I в грузовую версию (конвертируемый вариант, допускающий переоборудование одного варианта в другой и обратно). Верхняя палуба 747-8I удлинена. Boeing заявил, что 747-8I по сравнению с 747-400: на 30 % тише, на 16 % топливоэффективней и имеет на 13 % меньшую стоимость пассажиро-километра.
В 747-8 присутствуют некоторые изменения на палубах. Наиболее заметные — изогнутая лестница, соединяющая палубы, и более просторный главный вход для пассажиров. Интерьер главного салона 747-8 аналогичен продвинутому интерьеру Boeing 787. Верхние багажные полки изогнуты, их центральный ряд выглядит так, словно прикреплён к изогнутому потолку, а не интегрирован в изгиб потолка, как на Boeing 777. Иллюминаторы такого же размера, что и на 777, то есть на 8 % больше, чем на 747-400. 747-8 оборудован светодиодной системой освещения, способной создавать психологически комфортное пребывание на борту самолета. Светодиодная система также обеспечивает большую надёжность и снижает эксплуатационные затраты.

747 LCF Dreamlifter – специальная версия самолета Boeing 747, предназначенная для перевозки крупногабаритных деталей самолетов.
В октябре 2003 года Boeing объявил, что ввиду значительной продолжительности морских перевозок, транспортировка деталей Boeing 787 к месту окончательной сборки будет осуществляться по воздуху. Для этих целей решили переконвертировать Boeing 747-400. Первый испытательный полёт самолета состоялся 9 сентября 2006 года.
Во время испытаний самолёта, президент Boeing, Скотт Карсон (Scott Carson), шутя извинился перед «отцом Boeing 747», Джо Саттером: «Извините за то, что мы сделали с вашим самолётом».
Благодаря Boeing 747LCF (Large Cargo Freighter) доставить в США крыло для «787», производимое в Японии, можно всего за один день, а не за месяц. Объём транспортного отсека Dreamlifter — 1840 кубометров.

В вариант SCA было конвертировано два самолёта, ранее бывших в коммерческой эксплуатации — один Boeing 747-100 и один Boeing 747-100SR. Использовались для перевозки шаттлов от места посадки к стартовому комплексу, располагавшемуся на Мерритт-Айленд, при этом шаттлы крепились над фюзеляжем с помощью специальных загрузочно-разгрузочных устройств. Boeing 747SCA использовались по прямому назначению вплоть до окончания эксплуатации шаттлов в 2011 году.
Самолет подвергся сильной модификации в 1976 году. Места первого класса были сохранены для обслуживающего персонала NASA, но основной пассажирский салон был демонтирован для увеличения дальности полёта. Также был усилен фюзеляж и добавлены вертикальные стабилизаторы. Бортовое радиоэлектронное оборудование и двигатели также были обновлены.

Boeing VC-25 обозначение специальной военной версии пассажирского самолёта Boeing 747.
VC-25 больше всего известен в роли «Борта номер один» (Air Force One) — так называется в Военно-воздушных силах США самолёт с президентом США на борту. Выпущенные два самолёта с бортовыми номерами 28000 и 29000 являются ранней модификацией Boeing 747-200B, но с пилотажным оборудованием и двигателями от Boeing 747-400ER.

E-4B «Nightwatch» известные как NEACP (National Emergency Airborne Command Post), произносится как [niːkæp], а с 1994 получившие второе название NAOC (National Airborne Operations Center) — воздушные командные пункты (ВКП). E-4B называют «самолетами судного дня», или «конца света». Они предназначены для президента, министра обороны и других членов высшего военного руководства США на случай начала ядерной войны, если наземные структуры управления будут разрушены или повреждены.
«Апокалиптические машины» могут находиться в полете целую неделю при условии воздушной дозаправки. Все оборудование на борту защищено от поражающих факторов ядерного взрыва. Каждая машина способна поднять в воздух сотню человек.
Один из четырех E-4B всегда полностью готов к вылету в течение нескольких минут. Во время зарубежных поездок президента «самолёт судного дня» сопровождает его, как и адъютант с «ядерным чемоданчиком». Если глава государства или руководитель Пентагона гибнут, предусмотрен сценарий мгновенной передачи командования войсками другому высокопоставленному лицу.

- Boeing 747-400 состоит из 6 млн деталей (половина из которых — крепёж), производимых в 33 разных странах.
- Один двигатель Boeing 747 создаёт бо́льшую тягу, чем все четыре двигателя Boeing 707.
- Из-за очень большой длины фюзеляж в полёте слегка изгибается. Это не было предусмотрено при конструировании и приводило к сильному раскачиванию самолёта при полёте на автопилоте. Затем были сделаны программные доработки, устранившие эту проблему.
- В 1970-х годах пилоты дали прозвище 747 «королева небес» (англ. Queen of the Skies) за большие размеры.
- Boeing 747 сертифицирован для полётов на трёх двигателях. Даже при отказе на разбеге одного из его четырёх двигателей он может взлететь и продолжить полёт до аэропорта назначения.
- До 1980-х годов в каждом самолёте Boeing 747 содержалось около 1500 кг обеднённого урана в качестве балластной массы в рулевых поверхностях.
- Во время операции «Соломон» был поставлен мировой рекорд по перевезённому количеству пассажиров за один полёт одним воздушным судном — 24 мая 1991 года «Boeing-747» авиакомпании El Al перевёз в Израиль 1122 пассажира. Причем в полёте родились два младенца.
- На всех модификациях Boeing 747 для возможной замены двигателей в удалённых аэропортах на Boeing 747-400 предусмотрена возможность доставки двигателя на внешней подвеске. Дополнительная точка крепления расположена под крылом между двигателем № 2 (ближний к фюзеляжу слева) и фюзеляжем. Таким образом, Boeing 747 может лететь с пятью закреплёнными на нём двигателями (запасной двигатель при этом не работает)[12].
- В конце 70-х годов СССР планировал закупать Боинг-747 для эксплуатации в Аэрофлоте на межконтинентальных маршрутах, прежде всего таких как Нью-Йорк - Москва. Планы так и не были осуществлены. Сохранился рисунок Боинга-747 в ливрее Аэрофлота из рекламного проспекта. В программе "Время" 11 ноября 1987 года сообщалось о подписании договора между "Аэрофлотом" и Pan American о совершении трёх полётов в неделю на самолётах модели "747-200" по маршруту Москва-Нью-Йорк. На столах у участников переговоров стояли две пластмассовые модели самолёта в ливреях, соответственно, советской и американской авиакомпаний.

По состоянию на октябрь 2015 года в общей сложности 59 самолётов Boeing 747 были потеряны в результате катастроф и серьёзных аварий. Boeing 747 пытались угнать 31 раз, при этом 25 человек погибло. Всего в этих происшествиях погибло 3732 человека.
Самая крупная по числу жертв авиационная катастрофа произошла в 1977 году на острове Тенерифе в аэропорту Лос-Родеос. На взлётно-посадочной полосе столкнулись два Boeing 747, погибло 583 человека

Boeing 747 является яркой страницей в истории самолётостроения и авиаперевозок, а также в истории одноимённой корпорации. Благодаря своим, в общем-то, хорошим характеристикам, он смог добиться немалых успехов на рынке авиаперевозок. Однако, нужно заметить, что дни его славы уже прошли, а в настоящий момент существует множество более экономичных самолётов, по своим данным не уступающих «старичку» Jumbo Jet.
