Новый танк Армата Т-14 — фото и характеристики (11 фото + 1 видео)
Танковые войска считаются одной из самых мощных составляющих современной армии. Разработчики во всем мире уделяют особое внимание усовершенствованию танков и другой тяжелой бронетехники, с целью выполнения ими большого объема поставленных боевых задач.
Не стала исключением и Россия, где специалисты решили создать мощные боевые машины на основе специальной гусеничной платформы «Армата», которая позволит унифицировать бронетанковые подразделения и части.
Из всего семейства Арматы самой ожидаемой новинкой военного машиностроения был именно основной танк – новая боевая машина, над созданием которого хорошо потрудились специалисты «Уралвагонзавода», инженеры и конструкторы.
Технико-технические характеристики танка Армата Т-14
1. Боевая масса 48 тонн
2. Экипаж — 3 человека
3. Бронирование
— комбинированная многослойная броня
— комплекс активной защиты Афганит
— динамическая защита Малахит
4. Вооружение
— Гладкоствольная пушка 125-мм 2А82-1М (152 мм 2А83)
— Боекомплект пушки 45 снарядов (32 шт в автомате заряжания)
— Пулемёты — 1 × 12,7-мм Корд; 1 × 7,62-мм ПКТМ
5. Двигатель
— многотопливный А-85-3А (12Н360)
— Мощность двигателя 1500 л.с.
6. Скорость по шоссе — 80 — 90 км/ч
7. Скорость по пересечённой местности — около 70 км/ч
8. Запас хода по шоссе — свыше 500 км
9. Удельная мощность — 31 л. с./т
10. Тип подвески — активная.
2. Экипаж — 3 человека
3. Бронирование
— комбинированная многослойная броня
— комплекс активной защиты Афганит
— динамическая защита Малахит
4. Вооружение
— Гладкоствольная пушка 125-мм 2А82-1М (152 мм 2А83)
— Боекомплект пушки 45 снарядов (32 шт в автомате заряжания)
— Пулемёты — 1 × 12,7-мм Корд; 1 × 7,62-мм ПКТМ
5. Двигатель
— многотопливный А-85-3А (12Н360)
— Мощность двигателя 1500 л.с.
6. Скорость по шоссе — 80 — 90 км/ч
7. Скорость по пересечённой местности — около 70 км/ч
8. Запас хода по шоссе — свыше 500 км
9. Удельная мощность — 31 л. с./т
10. Тип подвески — активная.
Многоуровневая защита танка Армата
Главной особенностью танка Т-14, является необитаемая башня танка — экипаж расположен в изолированной бронекапсуле, помимо прочего в передней проекции боевой машины установлена многослойная комбинированная бронепреграда, защищающая танкистов во время лобовых попаданий противотанковых снарядов и ракет. Данный подход к конструкции танка позволяет боевой машине выдержать попадание большинства современных и перспективных ПТУР и противотанковых снарядов, сохранив при этом жизнь танкистов. В обитаемой бронекапсуле размещены также и управляющие компьютеры, что делает танк более живучим в условиях современного боя.
Расположение узлов и модулей Арматы
Двигатель, трансмиссия, а также автомат заряжания с боекомплектом находятся изолированно друг от друга, что резко повышает живучесть Арматы даже в случае пробития брони башни или отсеков двигателя/трансмиссии танка. То есть если нет прямого попадания в отсек с боекомплектом и автоматом заряжания, то детонации боезапаса не будет. Даже при множестве пробитий танка бронекапсула защитит экипаж и системы управления огнем, позволяя вести огонь роботизированной необитаемой башне. Оригинальным решением является еще и то, что экипаж расположен в ряд, что сокращает площадь боковой проекции обитаемой бронекапсулы, резко уменьшая вероятность попадания в неё.
На танке Т-14 применено новое противоминное V-образное бронирование, на танк установлены дистанционные миноискатели, которые подключены к системе уничтожения противотанковых мин, что позволяет танку преодолевать минные заграждения.

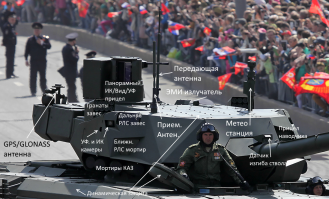

Башня танка Т-14 Армата
Башня танка Армата Т-14, как мы уже писали выше, необитаема, её бронирование состоит из противоосколочных кожухов, для защиты приборов и вооружения. Стальной кожух защищает приборы башни, а также модули динамической защиты от легких осколочных повреждений, дополнительной функцией кожуха является снижения радиозаметности танка против ПТУР/ПТРК с радиолокационным наведением типа JAGM, за счет геометрии поверхности.
Комплекс активной защиты «Афганит»
Но броня не может на 100% защитить танк от современных противотанковых средств, поэтому на Т-14 установлена комплекс активной защиты «Афганит», который обладает способностью перехватывать еще на подлете к танку современные ПТУР, кумулятивные гранаты от РПГ, а также подкалиберные бронебойные снаряды.
Эксперты Defense Update при анализе системы «Афганит» на Т-14 указывают, что она состоит из поражающих и маскирующих элементов. Поражающие элементы расположены в тумбах-дробовиках под башней, работающих аналогично КАЗ «Дрозд», но эффективней — время реакции позволяет перехватывать даже подкалиберные снаряды. Разработчики «Афганита» также получили патент RU 2263268 на систему активной защиты на принципе «ударного ядра», что позволяет сбивать перспективные боеприпасы со скоростями до 3000 м/с.
Маскирующие элементы комплекса активной защиты «Афганит» расположены в небольших мортирках на крыше башни танка. Эксперты Defense Update сообщают, что, предположительно, маскирующие элементы срабатывают одновременно как: дымовая завеса, мультиспектральная завеса (включая ИК диапазон) и непрозрачная для миллиметровых РЛС завеса (путем выброса облака миниатюрных диполей). По мнению Defense Update это полностью блокирует противотанковые системы, построенные на принципе лазерного (ПТРК Hellfire, TOW, Фагот, Скиф, Стугна-П), ИК-наведения (ПТРК Javelin, Spike) и с собственным MW-радаром (ПТРК JAGM, Brimstone), делая Армату защищенной от этих противотанковых ракет, а также от планирующих самонаводящихся зарядов («крышебоев»).
Эксперты Defense Update при анализе системы «Афганит» на Т-14 указывают, что она состоит из поражающих и маскирующих элементов. Поражающие элементы расположены в тумбах-дробовиках под башней, работающих аналогично КАЗ «Дрозд», но эффективней — время реакции позволяет перехватывать даже подкалиберные снаряды. Разработчики «Афганита» также получили патент RU 2263268 на систему активной защиты на принципе «ударного ядра», что позволяет сбивать перспективные боеприпасы со скоростями до 3000 м/с.
Маскирующие элементы комплекса активной защиты «Афганит» расположены в небольших мортирках на крыше башни танка. Эксперты Defense Update сообщают, что, предположительно, маскирующие элементы срабатывают одновременно как: дымовая завеса, мультиспектральная завеса (включая ИК диапазон) и непрозрачная для миллиметровых РЛС завеса (путем выброса облака миниатюрных диполей). По мнению Defense Update это полностью блокирует противотанковые системы, построенные на принципе лазерного (ПТРК Hellfire, TOW, Фагот, Скиф, Стугна-П), ИК-наведения (ПТРК Javelin, Spike) и с собственным MW-радаром (ПТРК JAGM, Brimstone), делая Армату защищенной от этих противотанковых ракет, а также от планирующих самонаводящихся зарядов («крышебоев»).
Для противодействия радарам наведения и самолетам ДРЛО в танке Т-14 применены современные элементы стелс-технологий с характерными плоскими гранями (см., например, кожух на башне танка Армата). Эксперты Defense Update указывают, что комбированная разрушающая и маскирующая КАЗ «Афганит» срабатывает от АФАР-радара, который разнесен на 4 отдельные матрицы направленных в разные стороны, задние матрицы развернуты вверх для контроля верхней полусферы, таким образом АФАР радар имеет круговой охват. Оптические средства наблюдения танка также интегрированы с системой упреждающей поставки завес.
Ранее разработчиками Т-14 также сообщалось, что пулеметная установка по данным с АФАР-радара способна защищать танк не только сбивая подлетающие противотанковые ракеты, но и обладая существенной вероятностью попадания в противотанковые снаряды, чтобы изменить траекторию полета подкалиберных снарядов или повредить боеприпас кумулятивных.
Ранее разработчиками Т-14 также сообщалось, что пулеметная установка по данным с АФАР-радара способна защищать танк не только сбивая подлетающие противотанковые ракеты, но и обладая существенной вероятностью попадания в противотанковые снаряды, чтобы изменить траекторию полета подкалиберных снарядов или повредить боеприпас кумулятивных.
Новая сталь для брони танка Армата
Для комбинированной многослойной брони специалистами НИИ Стали разработаны новая бронесталь марки 44С-СВ-Ш электрошлакового переплава высокой стойкости, а также новые материалы и конструкции наполнителя. Это позволило уменьшить общий вес броневой защиты танка на 15% при сохранении бронестойкости. Динамическая защита Т-14 создана по принципу конструктора и изменения конфигурации под сценарий боевого применения танка. На марше динамическая защита может быть снята, а для сценария городского боя могут быть установлены дополнительные модули.
Ходовая часть и двигатель Арматы
Новый средний танк Армата оснащен 12-цилиндровым четырёхтактным Х-образным дизельным двигателем с турбонаддувом А-85-3А (12Н360) мощностью 1500 лошадиных сил. Двигатель 12Н360 многотопливный, с непосредственным впрыском, разработан челябинским конструкторским бюро «Трансдизель» и производится на ЧТЗ (Челябинский тракторный завод).
У танка 7-катковая активная подвеска на лопастных амортизаторах с дифференциальным механизмом поворота с гидрообъемной передачей. Новая активная подвеска нивелирует раскачивание танка во время движения, что позволяет в 2,2 раза сократить время захвата целей оптико-электронными средствами наведения, уменьшая время поражения цели типа «танк» в 1,45 раза!
Т-14 Армата оснащается танковой информационно-управляющей системой (ТИУС), которая контролирует все узлы и агрегаты, управляет бортовыми системами, ведёт диагностику неисправностей, что позволяет механику-водителю контролировать двигатель и ходовую часть не покидая бронекапсулу для осмотра и диагностики — необходимость ремонта определяет электроника.
В Т-14 изменена конструкция дополнительных топливных баков, они впервые для советских и российских танков стали несъёмными и утопленными за броню и противокумулятивный экран. При этом баки участвуют в дополнительной защите двигателя, принимая ударные деформации на себя. Выхлоп двигателей Арматы производится через трубы, идущие через дополнительные топливные баки, что с учетом высокой теплоемкости сотен литров топлива снижает видимость танка в ИК-диапазоне.
Хотя новый танк создается по всем стандартам российского танкостроения и его довольно часто сравнивают с «Черным орлом», модель является абсолютной новинкой, не имеющей аналогов. Важной отличительной особенностью можно назвать разработку высокого уровня безопасности экипажа, который будет размещаться в специальной бронекапсуле.
У танка 7-катковая активная подвеска на лопастных амортизаторах с дифференциальным механизмом поворота с гидрообъемной передачей. Новая активная подвеска нивелирует раскачивание танка во время движения, что позволяет в 2,2 раза сократить время захвата целей оптико-электронными средствами наведения, уменьшая время поражения цели типа «танк» в 1,45 раза!
Т-14 Армата оснащается танковой информационно-управляющей системой (ТИУС), которая контролирует все узлы и агрегаты, управляет бортовыми системами, ведёт диагностику неисправностей, что позволяет механику-водителю контролировать двигатель и ходовую часть не покидая бронекапсулу для осмотра и диагностики — необходимость ремонта определяет электроника.
В Т-14 изменена конструкция дополнительных топливных баков, они впервые для советских и российских танков стали несъёмными и утопленными за броню и противокумулятивный экран. При этом баки участвуют в дополнительной защите двигателя, принимая ударные деформации на себя. Выхлоп двигателей Арматы производится через трубы, идущие через дополнительные топливные баки, что с учетом высокой теплоемкости сотен литров топлива снижает видимость танка в ИК-диапазоне.
Хотя новый танк создается по всем стандартам российского танкостроения и его довольно часто сравнивают с «Черным орлом», модель является абсолютной новинкой, не имеющей аналогов. Важной отличительной особенностью можно назвать разработку высокого уровня безопасности экипажа, который будет размещаться в специальной бронекапсуле.
Гусеничная платформа Армата — универсальный боевой трансформер
«Армата» является тяжелой гусеничной платформой, которая разработана предприятием «Уралвагонзавод» и может использоваться унифицировано в производстве различных типов современной тяжелой бронетехники. На основе этого уникального проекта планируется создание нескольких видов бронемашин, разработкой которых российские специалисты уже начали заниматься. Основными позициями являются:
Т-14 (объект 148) — Основной боевой танк;
БМП-Т Т-15 (индекс ГБТУ — объект 149) Боевая машина пехоты;
БРЭМ-Т Т-16 (объект 152) — ремонтно-эвакуационная машина;
БМО-2 — боевая машина огнемётчиков;
TOС БМ-2 — тяжёлая огнемётная система;
ТЗМ-2 — транспортно-заряжающая машина тяжелой огнеметной системы;
2С35 «Коалиция-СВ» — самоходная артиллерийская установка;
УСМ-А1 — система минирования;
УМЗ-А — минный заградитель (проект);
МИМ-А — многоцелевая инженерная машина;
МТ-А — мостоукладчик (проект);
ПТС-А — плавающий транспортёр (проект).
Также универсальная танковая гусеничная платформа Армата может выступать основой при создании шасси для артиллерийских самоходных установок и разного рода специализированных инженерных машин. Впервые с «Арматой» широкая публика познакомилась на Параде Победы 9 Мая 2015 года. Участие нового танка Т-14 Армата привлекло внимание не только россиян, за новым танком следил огромное количество военных специалистов со всей планеты.
Обновление: по заявлению руководителя «Уралвагонзавода» Олега Сиенко министерство обороны России согласовало стоимость и объемы заказа новых танков Т-14 Армата до 2035 года. Прежний объем поставок Армат в войска, утвержденный до 2020 года, будет скорректирован. По заявлению Сиенко первая партия танков Армата поступит в танковые части ВС РФ до 2018 года. Общая потребность сухопутных войск в новой боевой машине составляет 2000 — 2300 единиц.
Т-14 (объект 148) — Основной боевой танк;
БМП-Т Т-15 (индекс ГБТУ — объект 149) Боевая машина пехоты;
БРЭМ-Т Т-16 (объект 152) — ремонтно-эвакуационная машина;
БМО-2 — боевая машина огнемётчиков;
TOС БМ-2 — тяжёлая огнемётная система;
ТЗМ-2 — транспортно-заряжающая машина тяжелой огнеметной системы;
2С35 «Коалиция-СВ» — самоходная артиллерийская установка;
УСМ-А1 — система минирования;
УМЗ-А — минный заградитель (проект);
МИМ-А — многоцелевая инженерная машина;
МТ-А — мостоукладчик (проект);
ПТС-А — плавающий транспортёр (проект).
Также универсальная танковая гусеничная платформа Армата может выступать основой при создании шасси для артиллерийских самоходных установок и разного рода специализированных инженерных машин. Впервые с «Арматой» широкая публика познакомилась на Параде Победы 9 Мая 2015 года. Участие нового танка Т-14 Армата привлекло внимание не только россиян, за новым танком следил огромное количество военных специалистов со всей планеты.
Обновление: по заявлению руководителя «Уралвагонзавода» Олега Сиенко министерство обороны России согласовало стоимость и объемы заказа новых танков Т-14 Армата до 2035 года. Прежний объем поставок Армат в войска, утвержденный до 2020 года, будет скорректирован. По заявлению Сиенко первая партия танков Армата поступит в танковые части ВС РФ до 2018 года. Общая потребность сухопутных войск в новой боевой машине составляет 2000 — 2300 единиц.
Вот ствол Т-14 (макет)
Вот стволы Т-90 (от 90 до 90МС)
сравнение
Как сразу заметно визуально есть 2 основных конструктивных отличия самого ствола - отсутствие на стволе эжектора газоотвода и длинна ствола. У всех модификаций 2А46М длинна 6381мм. У новой 2А82-1М длинна больше почти на метр. В купе это дает очень серьезное увеличение мощности выстрела. Но есть еще один момент - из за отсутствия необходимости дополнительно продувать ствол от пороховых газов конструкция пушки упрощается. Что дает рост надежности и отказоустойчивости при снижении цены.
Кстати, я считаю, что модели Т-14 со 152мм орудием не будет, что не отменяет "Арматы" с таким стволом вообще. Вполне возможно в скором времени будет представлена ПТСАУ на этой платформе, и скорее всего, в компоновке схожей с Т-14. Иначе говоря Т-14 и вариант "Арматы" с 152мм орудием будут существовать параллельно, имея разные войсковые задачи.
Для каких целей орудие в таком калибре, это лучше у МО спрашивать, всё же они заказывали.
Видимо есть какие-то задачи с которыми такая пушка справится лучше чем 125мм.
А был ли мальчик? о.0 Был ли заказ? Разговоры да, были...
Вот тут есть подробнее.
https://topwar.ru/101277-152-mm-pushka-dlya-t-14-aktualnost-i-perspektivy.htmlhttps://topwar.ru/101277-152-mm-pushka-dlya-t-14-aktualnost-i-perspektivy.html
Общее преимущество в мощности 152мм над 125мм это конечно да. Но так же интересен момент с возможностью стрельбы УРО "Краснополь", которая доступна для 152мм
"Краснополь" планирующий снаряд, на кой ляд ему настильная траектория из пушки танка?
Максимальный угол возвышения орудия нам не известен. Не исключено, что всё необходимое для применения "Краснополь" будет реализовано.
А статью вы видимо не читали "Сценарий использования 152-мм управляемых снарядов возможен при уничтожении укреплений противника, нанесении высокоточных ударов по бронетехнике или средствам ПВО противника на дальность 20 км и более (снаряд Краснополь 2К25 позволяет это делать). Поэтому танк Т-14 со 152-мм пушкой не будет основной версией танка на платформе Армата , а станет служить узкоспециализированной машиной огневой поддержки."
Это истребитель таранного типа
"Ранее разработчиками Т-14 также сообщалось, что пулеметная установка по данным с АФАР-радара способна защищать танк не только сбивая подлетающие противотанковые ракеты, но и обладая существенной вероятностью попадания в противотанковые снаряды, чтобы изменить траекторию полета подкалиберных снарядов или повредить боеприпас кумулятивных".
Все вроде хорошо но тут, чет как не знаю.
Только за этот надоевший ролик в конце - минус.
И какой смысл постить то что уже сто раз запощено, или это только ради видео в конце?

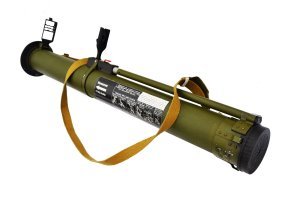

Голь на выдумки...
