Что такое ГАЭС ? (25 фото)
Метки: #интересно #сооружения #технологии #факты
Очень необычная гидроэлектростанция находится неподалеку от городка Лестервилль, штат Миссури. До ближайшего источника воды – порядка 80 километров.
Как же тогда она работает и нужно ли это вообще?
Данная электростанция состоит из двух отстоящих на расстоянии друг от друга частей и работает только в пиковые моменты нагрузок в электросети. Резервуар с водой открывается, и вода течет вниз к турбинам. Как только нагрузка в сети падает, вода, при помощи остаточной электроэнергии, возвращается обратно в резервуар.
Таким образом, получается, что ГЭС можно считать самодостаточным аккумулятором (ГАЭС). Стоимость проекта на момент запуска в 2010-м году составила около полумиллиарда долларов. Резервуар вмещает порядка 5 миллиардов кубометров воды.
ГАЭС использует в своей работе либо комплекс генераторов и насосов, либо обратимые гидроэлектроагрегаты, которые способны работать как в режиме генераторов, так и в режиме насосов. Во время ночного провала энергопотребления ГАЭС получает из энергосети дешёвую электроэнергию и расходует её на перекачку воды в верхний бьеф (насосный режим). Во время утреннего и вечернего пиков энергопотребления ГАЭС сбрасывает воду из верхнего бьефа в нижний, вырабатывает при этом дорогую пиковую электроэнергию, которую отдаёт в энергосеть (генераторный режим).
Она разработана, чтобы помочь удовлетворить пиковое потребление электроэнергии в течение дня. Во время периодов высокого потребления вода, сохраненная в резервуаре оригинальной формы на горе Проффит, выпускается через турбины в более низкий резервуар, на расстоянии в два километра, на Восточном берегу Черной Реки. Ночью, когда электрическое потребление низко, лишнее электричество, доступное в энергосистеме, используется, чтобы накачать воду назад к горной вершине. В основном, электростанция функционирует, как огромная батарея, храня лишнюю энергию, пока это не необходимо.
В крупных энергосистемах большую долю могут составлять мощности тепловых и атомных электростанций, которые не могут быстро снижать выработку электроэнергии при ночном снижении энергопотребления или же делают это с большими потерями. Этот факт приводит к установлению существенно большей коммерческой стоимости пиковой электроэнергии в энергосистеме, по сравнению со стоимостью электроэнергии, вырабатываемой в ночной период. В таких условиях использование ГАЭС экономически эффективно и повышает как эффективность использования других мощностей (в том числе и транспортных), так и надёжность энергоснабжения.
Опыт использования ГАЭС в целях регулирования электрических режимов показал, что они являются не только генерирующим источником, но и источником оказания системных услуг, способствующих как оптимизации суточного графика нагрузок, так и повышению надёжности и качества электроснабжения.
Строительство станции Таум Саук началось в 1960, а работать она начала в 1963. Два турбинных насоса способны к производству 175 мегаватт энергии. Они были модернизированы в 1999 году до 225 мегаватт каждый.
Первые ГАЭС появились в Западной Европе в конце XIX века. Так, в 1882 году в Швейцарии, в окрестностях Цюриха, была построена установка Леттем с двумя насосами общей мощностью в 103 кВт. Спустя 12 лет, подобная установка заработала на одной из итальянских прядильных фабрик. Если к началу XX века общее число ГАЭС в мире не превышало четырёх, то уже к началу 1960-х оно достигло 72, а к 2010 году — 460.
Гидроаккумулирующая электростанция по внешнему виду может быть неотличима от обычной ГЭС, стоящей на реке, а может представлять собой такой вот необычный резервуар, как станция Taum Sauk в Миссури. В любом случае – это большая территория и большие объёмы строительства.
4 декабря 2005 года в верхнем водном резервуаре Taum Sauk гидроэлектростанции близ городка Лестервиль произошло разрушение дамбы, в результате чего хлынувшие потоки воды смыли несколько домов и автомашин. Вода из верхнего резервуара площадью 50 акров вытекла всего за 12 минут.
По результатам расследования аварии было установлено, что причинами разрушения дамбы ограждения верхового бассейна ГАЭС Taum Sauk были его переполнение и перелив воды через гребень дамбы вследствие сбоя в компьютерной программе системы автоматического регулирования уровня воды в бассейне.
Метки: #интересно #сооружения #технологии #факты
Простите, а как генератор может работать в режиме насоса?
Может все таки в режиме э/двигателя, который приводит насосы?
Конечно, Вы правы. Имелось ввиду, что гидроагрегат обратимый - может работать и как турбина и как насос.
Нужная вещь, ночью атомные электростанции действительно работают в холостую. Да и ГЭС вынужденно простаивают, сливая воду в пустую, хотя это утрачиваемая энергия. Может с переходом автотранспорта с ДВС на электротягу, ночной период зарядки и изменит немного перекос, но не глобально. В любом случае все решают аккумулирующие мощности - будь то АКБ электромобиля, подзаряжаемого ночью, экодом с теплоаккумулятором или подобные сооружения ГАЭС. В условиях возобновляемых источников электроэнергии вроде соларов или солнечных панелей, это становиться (аккумулирование) ещё более важным.
АЭС не могут работать в холостую. Это их особенность. Поэтому АЭС хорошо вписывались в энергосистему СССР - система единая и возможен переброс электроэнергии по стране.
В холостую, это и есть когда стержни ночью тепло выделяют, отводить и рассеивать его нужно, но пускать пар в турбогенератор смысла нет, потому как сеть и так "переполнена", нет портебителя. А вытягивать стержни и останавливать реакцию та ещё процедура, потом заново запускать долго, дорого и нудно.
По второй части - РФ и сейчас на 11 часовых поясов - тут рассвет, там сумерки, но ни сейчас ни при Союзе "переброса" не было, это не рентабельно. Потири с расстоянием растут в геометрической прогрессии, подстанций восстанавливающих напряжение строить надо очень много, если в европейской части на это пошли, на сравнительно небольших расстояниях, то тянуть к потребителю в другие часовые пояса точно смысла нет. Проще там построить электростанцию по месту. Так что про переброс электроэнергии при союзе это неверно, Союз строил Электростанции
Эммм, а нельзя строить сразу такую АЭС, которая бы удовлетворяла потребностям конкретного региона с запасом, без всяких там пристроек и достроек запасных батарей?
Можно но дороже чем пристройки и достройки и часть топлива на АЭС будет расходоваться впустую.
а запас куда девать? АЭС не любят работать на пониженной мощности, очень не любят.
А запас аккумулировать в накопителях
в каких накопителях? ГАЭС? Да, неплохое решение :-)
это типа я ночью задним ходом заезжаю на гору на машине чтобы днем бесплатно скатится в низ и сэкономить бензин ...река крутит турбины бесплатно все деньги за электроэнергию мы накручиваем сами себе..в россию 3 рубля в китай 5 копеек..извените т ак просто рвануло
Основная часть электроэнергии вырабатывается на ТЭЦ и АЭС паровыми турбинами они очень если так сказать не маневренные и работают с постоянной +/- мощностью. В часы ночного минимума их не выгодно останавливать и потом запускать утром в часы максимальной нагрузки. Вот и используют для закачки воды в ГАЭС
"...река крутит турбины бесплатно все деньги..."
Вы это о чём сейчас?
Электричество нельзя было хранить как то подругому ? Обязательно воду туда сюда гонять насосами?
самый разумный способ. Аккумуляторы во многие разы дороже и быстро портятся.
Другие способы тоже не лучше,. В сша есть пневматическая аккумулирующая станция, закачивают воздух в пещеру. Но она невелика по мощности, мегаватт 90, что ли, и по запасу энергии тоже, на полчаса.
О супермаховиках и "энерголифта" лучше не упоминать - это механика, дорогая и ломучая.
Откуда такие познания в энергонакопление
не один десяток лет в энергетике

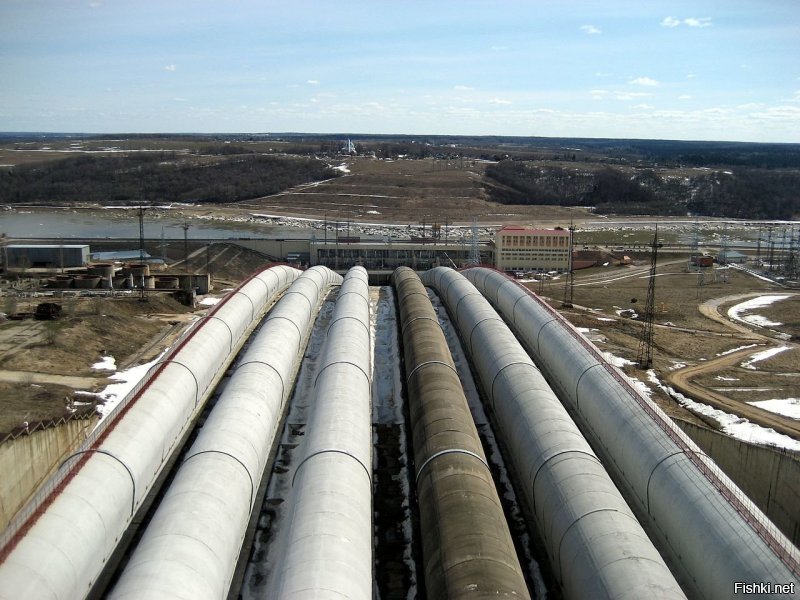

У нас есть Загорская ГАЭС.
Да, не менее крутая чем у пиндосов
https://yandex.ru/maps/-/CGRzNI30https://yandex.ru/maps/-/CGRzNI30
Киндеров все не свожу посмотреть
вообще-то круче. Втрое выше по мощности.
Судя по карте она и здоровее гораздо...
Ну а что, идея хорошая: какой-нибудь комплекс имеет в своей инфраструктуре подобную "батарейку", днем потребляет свою выработку, не закупая [мат] у гос-ва по дорогим дневным тарифам, а ночью, когда тарифы в разы дешевше, закупает, чтобы заполнить "аквариум". Вот только конструкция у "ихнего" аквариума практична только на этапе строительства, а вот в эксплуатации можно было бы поглубже и поуже. Ширина раза в 2 меньше, высота раза в 4, получается, больше, 3/4 в землю. И закрыть всё, нахфиг, сверху чтобы ни испарений, ни пыли. Конечно, при большой высоте выработка будет неравномерной по причине разницы давлений, но не думаю, чтобы это было непоправимо.
Энто-ж спекуляция чистой воды
Кстати, где они ее столько взяли?
А рыба там есть ?
Непременно!! когда дневная рыба заканчивается, начинает клевать ночная
Не пойму это сапог или сердечко?
Там не 80, а 8 км наверное.
С такой площадью резервуара, немало воды испаряется в сутки, наверное. Как они это компенсируют, учитывая, что ближайший источник воды в 80км от них находится?
по ночам докачивают
какая то разводяга про 80 км по фото 4 видно реку, а и по карте так же нарисована река и о каких 80 км речь
Электроток, проходя по проводам, тоже частью теряется на преодоление сопротивления проводника, но от электричества мы же не спешим отказываться.
В тексте написано, что нижний резервуар находиться "на Восточном берегу Черной Реки", правда в тексте всего в 2-х км. Видимо второй резервуар имеет трубопроводное сообщение с речным ресурсом, если 80км (или 2км) не опечатка
