Почему пуля нагана утоплена в гильзу (6 фото)
У легендарного оружия была оригинальная конструкция. Создатели её нашли множество интересных и на тот момент очень даже передовых решений.
К нагану делались особые пули. Сейчас в ходу патроны с выступающей вперёд головкой пули, только частично погружённой в гильзу. А для нагана делались полностью утопленные в неё. Гильза даже чуть выступала за контуры пули.
Братья Леон и Эмиль Наган были были из Льежа. Старший изобрёл оригинальную конструкцию оружия, а потом они вместе создали предприятие Fabrique d'Armes Emile et Leon Nagant и стали выпускать револьверы в промышленном количестве.
Конструкция была обычной для этого типа оружия. Вращающийся барабан заряжался патронами калибра 9 мм. Были предусмотрены два типа выстрела: либо посредством взведения курка вручную, либо автоматически - через нажатие на спусковой крючок.
Братья смогли добиться того, чтобы их творение было принято на вооружение бельгийской армией.
Сначала наладили поставки модели шестизарядного револьвера с двойным механизмом спуска образца 1878 года. А потом для стрелков и младших офицеров револьвер решили упростить, убрав взводящийся курок. Вот так появилась модель 1883 года и вскоре оружие стали называть по фамилии создателей - Наган.
Братья смогли добиться того, чтобы их творение было принято на вооружение бельгийской армией.
Сначала наладили поставки модели шестизарядного револьвера с двойным механизмом спуска образца 1878 года. А потом для стрелков и младших офицеров револьвер решили упростить, убрав взводящийся курок. Вот так появилась модель 1883 года и вскоре оружие стали называть по фамилии создателей - Наган.
В 1895 году братья выиграли конкурс и заключили контракт на поставку 20 тысяч экземпляров оружия для нужд российской армии. Но в нашей стране распространение получил семизарядный револьвер-наган калибром 7,62 мм.
Помимо поставок с предприятия братьев Наган была достигнута договорённость, согласно которой револьверы стали производить на нескольких предприятиях непосредственно в России. Вот тогда-то наган и стал стал в нашей стране одним из самых известных и узнаваемых видов оружия.
Параллельно стали производить те самые особые патроны с пулей утопленной в гильзу.
Помимо поставок с предприятия братьев Наган была достигнута договорённость, согласно которой револьверы стали производить на нескольких предприятиях непосредственно в России. Вот тогда-то наган и стал стал в нашей стране одним из самых известных и узнаваемых видов оружия.
Параллельно стали производить те самые особые патроны с пулей утопленной в гильзу.
Почему же не подошли обычные?
К несчастью, старший брат, Эмиль Наган вскоре после разработки первых моделей ослеп и доделывал его уже младший - Леон. Выяснилась одна характерная проблема. Барабан должен вращаться и поэтому между ним и стволом всё равно будет маленький, но зазор.
К несчастью, старший брат, Эмиль Наган вскоре после разработки первых моделей ослеп и доделывал его уже младший - Леон. Выяснилась одна характерная проблема. Барабан должен вращаться и поэтому между ним и стволом всё равно будет маленький, но зазор.
При ударе спускового механизма порох взрывается и образуются газы, которые на большой скорости выталкивают из ствола пулю.
Но из-за зазора часть газов рассеивалась и доля энергии расходовалась впустую. От этого страдали точность, дальность и сила удара. Леон так и не придумал как изменить конструкцию нагана. И тогда он придумал хитрый ход - изменил патрон.
Но из-за зазора часть газов рассеивалась и доля энергии расходовалась впустую. От этого страдали точность, дальность и сила удара. Леон так и не придумал как изменить конструкцию нагана. И тогда он придумал хитрый ход - изменил патрон.
Пуля оказалось утопленной в удлинённую гильзу. Взрыв происходил внутри неё. На долю секунды под давлением газа гильза расширялась и блокировала зазор. Энергия переставала рассеяться. Газы выталкивали пулю со всей силой.
А сейчас как проблема зазора решается?
Понятнее нужно было написать так:
Дело в том, что у револьвера между стволом и барабаном есть небольшой зазор. Из-за него в момент выстрела происходит чрезмерная утечка пороховых газов, которые образуются в результате сгорания порохового заряда. Так как часть газа утекает вовне, она не участвует в выталкивании пули. Как итог, падают огневые качества револьвера – пуля летит не так далеко, не так быстро и в целом бьет слабее.
Леон Наган решил исправить эту ситуацию, с одной стороны добавив гильзе «юбку», а с другой стороны заставив барабан револьвера в последний момент перед выстрелом пододвигаться чуть-чуть вперед. Благодаря этому камора револьверного барабана плотнее совмещалась с выступом ствола, а «юбка» гильзы, в которую был утоплен патрон надежно изолировала сведенный к минимуму зазор. Сочетание этих решений позволило в значительной степени сократить утечку пороховых газов в момент выстрела и повысить огневые качества оружия. Стоит отметить, что данные технологические решения в некоторых револьверах используются по сей день.
Так, наверное, понятнее...
Спасибо, довольно развёрнуто.
Почему пуля нагана утоплена в гильзу? Для обтюрации.
блиннн, ну раз тут столько любителей огнестрела, то про дверцу абади забояню) у деда был наган, мне только мануал 30-х годов достался. пролюбил ещё школотой -(
Дверца Абади - это для заряжания патронов барабан.
Зато перезарядка нагана это целое "удовольствие".
"...а в глубине кармана патроны для нагана,
и карта укреплений советской стороны..."
Главный минус нагана- проблема перезарядки, дует гилзу без шомпола не достать, смена боекомплекта по одному, самовзвод опция отдельная, а так то очень приятный ствол - удобен в руке, сильно не прыгает с предвзодом, убойка ого-го, красив визуально,баланс рукоятка-ствол рабочие для двух рек, надёжен и не прихотлив, не оставляет следов.

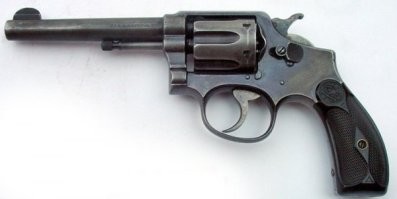

Револьвер Smith & Wesson .38 Hand Ejector образца 1899 года.
Автор идиот и абсолютно не понимает, о чем он пишет.
Механизм обтюрации револьвера наган работал следующим образом: перед выстрелом спусковой механизм ПОДАВАЛ БАРАБАН РЕВОЛЬВЕРА ВПЕРЕД до упора, патрон имел особую конструкцию, пуля в нём была полностью утоплена в гильзу, роль обтюратора играло дульце гильзы, расширяемое и прижимаемое пороховыми газами в момент выстрела к каналу ствола, что исключало возможность прорыва газов. Этот принцип с существенным упрощением конструкции, надвигающей барабан на ствол, был использован Леоном Наганом в 1892 году, и под новую модель револьвера был разработан патрон с гильзой, снабжённой удлинённым дульцем. Эта модель револьвера Нагана стала классической, последующие модификации не принесли заметного изменения в конструкцию.
А в статье что не так?
а где в статье про подачу барабана вперед, за счет чего и достигалась обтюрация? У автора этот вопрос просто решает гильза.
Ну идиот, не идиот, а тебя на заметку раскрутил.
"Пять старушек - уже рубль".
С какой стороны стрелять?
Им не стрелять надо а по башке уярить.
Пробки для него - дифцит, из гипса , а внутри красненькое, мне раз в рожу случайно стрельнули.
Переделывали его под мелкашку. Однозарядный правда получался
Видел в карауле ВОХР в одной из частей - там было 2 нагана, штамп на рукояти и год производства, на одном звезда СССР, дата 1937 год выпуска, на другом двухглавый орёл российской империи, год выпуска 1908.
Когда я служил в Тамбовском училище химзащиты 94-95, лично держал в руках наганы 1900-1901-го годов. На складе было два ящика соответственно, ещё в масле. Остались со времён, когда училище было кавалерийским ещё при царе.
Тут
Волком
Воет
Каждый
Курсант
Ужасной
Химией
Зараженный
1989-1990 гг.
Тамбовское ВеникоВязальное КанавоКопальное Училище Хозяйственных Заготовок)))
Полу
Военная
Организация.
Харьков-Среднебелая2
86-88.
Возможно, это несколько не в тему, но порох никогда не взрывается. Он горит.
но правильно писать "порох горит". Даже если пороха-метательные взрывчатые вещества
Всё. Сдаюсь. Убедили. Быстрый шаг - это бег, быстрый бег - это прыжок. Быстрое горение - это взрыв. Все унитарные патроны взрываются. Особенно нагановские :) Шутю.
Ага, тогда и в машине в цилиндрах постоянно происходят взрывы. Так что ли?
Я еще школьником был когда мне довелось подержать в руках наградной наган с кучкой патронов. Я их долго рассматривал. Они меня удивили своей конструкцией. Все не мог понять, как раскрывается дульце гильзы, чтобы "пропустить" пулю. И как ее туда засунули. Я и сейчас этого не понимаю :) А вообще в детстве много было интересного, связанного с оружием. Некоторое время у нас во дворе стояло настоящее противотанковое ружье ПТР (ну, которое птр-2, потому, что его одному не унести) с парой гильз от него. Вот так мы играли в войнушку. А потом менты почему-то его забрали :) Да, и много чего еще.
ЗЫ: всем здоровья.
почему-то его забрали
.
Действительно, странно..
Симпатишная машинка.
У Робокопа отобрали?))
Ну суть то не поменялась. Пуля действительно утоплена, в отличие от патронов для других видов пистолетов. Статья в принципе интересная, но не до конца раскрывает тему..
К пистолету-пулемету Токарева.
Патрон Нагана под ПП Токарева тоже был с тупоконечной пулей, отличался только более сильным обжатием дульца, чтобы сделать более надежной работу автоматики.
Патрон системы Нагана с остроконечной пулей был разработан специально для стрельбы из револьвера с глушителем Брамит, так как при стрельбе тупоконечной пулей сильно падала кучность из-за ударов пули о резиновые обтюраторы, а также обтюраторы быстро изнашивались.
Да стреляет Наган и из обычного патрона, просто травит между барабаном и стволом. Обычного в смысле без этой мудоты с шейкой. Кстати разница между родными патронами и современными западными в том, что толщина гильзы разная. А пулю туда можно любую запрессовать. Хреновость еще бывает в том, что иногда эта шейка гильзы отрывается и остаётся в стволе. И всё, стрельба закончена. Едь домой, выколупывай от гильзы воротничок из ствола. В этом плане даже лучше стрелять обычными патронами без воротничков. Но тогда глушитель бесполезен. Наган кстати единственный револьвер, на котором можно установить глушитель.....................
Раскрой тему,пожалуйста, очень интересно.
Только они не сделали быстрый выброс гильз. А это в условиях боя очень важно.
Была модель Нагана с откидным барабаном Nagant M 1910. Разработана сыновьями Леона в 1910 году.
Пор только ленивый не писал даже тут. Как бывший владелец нагана скажу, что для тех кому надо ни чего нового нет. Довольно хорошее решение для револьвера. Но, для справки, подобное решение применялось не только в реольвере нагане. Хотя и редко где ещё. Другие модели не столь массово производились.
скорее юродивый ;) Или косящий под такового. Есть маленько.
Радуйся найденной очепятке! По сути сказать нечего? Лучше усохни, умник...
Ну пусьт .
Чел даже не понимает что контуженый на всю голову.
Еще и алкаш.
Автор хороший, он старается.
Со временем у него будет всё получаться.
Читать ему побольше надо бы.
Не ругайте его.
Себя вспомните в этом возрасте.
Так собственно ему это и пишут, что мол не разбираешься не лезь или разберись (почитай), а потом пиши.
А он просто с3.14дил статейку. копирнул не перечитывая и сидит фапает на лайки.
