Рассказываю про конструкцию советских резисторов МЛТ-2 (9 фото)
Метки: #Резистор #радиодетали #радиотехника #радиоэлектроника #сопротивление #схемотехника #техника #электроника
Всем привет. Сегодня мне бы хотелось поговорить с Вами о советских радиодеталях. А конкретно мы поговорим сегодня о резисторах МЛТ-2.
Внешний вид четырех дедушек МЛТ-2 разного наминала
Как все вы знаете, резисторы в электрических цепях необходимы для решениях различных задач: ограничения тока, поглощения энергии и др., и их основными характеристиками являются: значение их сопротивления и мощность на которую они рассчитаны.
Резисторы МЛТ-2 являются классическим образцом советсткого резистора и их можно встретить практически в любой техники того времени. Аббревиатура МЛТ расшифровывается как Металлопленочные Лакированные Теплостойкие. Цифра 2 означает мощность резистора в Ватах, которую он может рассеять. То есть МЛТ-2 рассчитан на 2Вт. Также на корпусе резистора нанесена маркировка, указывающая на его номинал по сопротивлению.
Резистор МЛТ-2 на 33 КОм 2Вт
В целом маркировка резистора представленного на фото расшифровывается следующим образом: Металлопленочный лакированный теплостойкий резистор наминалом 33 кОм, способный рассеять мощность до 2Вт.
Давайте разберемся в конструкции данного резистора. В общем случае она представлена на фото ниже.
Конструкция резистора МЛТ-2
Весь резистор покрыт сверху лаком краской, которая обладает электроизоляционными свойствами. Обычна красно-коричнего цвета.
А вот этого трудягу в прямом смысле слова "отжарили" на работе
Обратите внимание, если резистор в процессе своей работы, длительное время нагревается, данная краска может изменить свой цвет.
Соскреб краску с резистора и оголил его медную никелированную чашку
Если поскрести данную краску острым предметом то она легко сходит с резистора и обнажает части, расположенные под ней. Так по бокам резистора расположены медные чашки с никелированным покрытием, к которым припаяны медные луженые выводы.
Если сильно поскрести по никелерованныму покрытию то можно дойти до меди в чашках
В зависимости от года выпуска данные выводы могут иметь посеребрение. Какого-то смысла собирать данные выводы ради извлечения серебра не имеет смысла, больше потратите денег на реактивы, так как содержание серебра в одном резисторе МЛТ-2 составляет всего порядка 0,006г. Но этот факт нужно иметь ввиду материально ответственным лицам, которые отвечают в организации за старую аппаратуру, которая состоит на бухгалтерском учете и в которой могут оказаться данные резисторы. При списании такой аппаратуры все данные резисторы придется или извлекать и сдавать отдельно или же передавать в специализированную организацию. О наличии содержания серебра в данные резисторах можно уточнить в формуляре на аппаратуру, в которой они содержатся. Визуально определить наличие серебра в выводах можно по их почернению со временем, а еще такие контакты будут хуже паяться чем обычные медные луженные выводы.
Обнажили токопроводящую резистивную пленку
Если продолжить соскабливать краску с баков резистора, то можно увидеть, что между двумя медными чашками зажата керамическая трубка, на которую по ее поверхности нанесена резистивная пленка. Именно эта пленка отвечает за номинал сопротивления резистора. Те спирали, что вы ведете на фото нарезаны на керамической основе. Изменяя материал данной пленки и число витков данных нарезанных на керамики спиралей, регулируется итоговое сопротивление данного резистора.
Раскусили МЛТ-2 на две части
МЛТ-2 в разрезе
Если расколоть резистор по полам, то можно увидеть, что основной объем резистора занимает именно керамика, а резистивная пленка очень очень тонкая.
На сегодня это все, что я хотел Вам рассказать про резисторы МЛТ-2, если у вас остались вопросы - пишите, буду рад на них Вам ответить.
Метки: #Резистор #радиодетали #радиотехника #радиоэлектроника #сопротивление #схемотехника #техника #электроника
Статья как глоток детства. В детстве собирал всякие радиоконструкторы. Помню эти резисторы разных размеров.

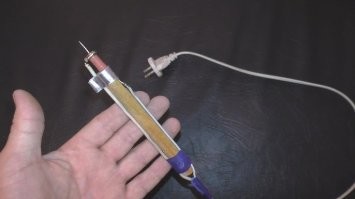

С другом слепили микропечку, резисторы ОМЛТ -2 на керамике распаяли и грели кружки с чаем!!! Штук 20 сделали на заказ, доходное дело было... институт однако, там люди большой науки...
Резисторы МЛТ-2 являются классическим образцом советсткого резистора
***
Разломай любой импортный резистор той же мощности и тех же лет и ты увидишь то же самое. Да и не обязательно тех же лет.
Всё в них было хорошо, кроме очень толстых ног, которые при отпайке всё время пытались забрать с собой контакные площадки к которым были припаяны и стандартные советские допуски в -+5-10%. Т.е. резистор в 10 кОм, это как бы возможно девять, или где-то около десяти, ну или полных одиннадцать ... и всё это, штатный заводской допуск
Не, допуски были и у прецизионных, просто они были очень мелкие, что-то около от 0,1 до 1%
А мы в лабе садились за станочки с алмазными дисками и пропилами на корпусах подгоняли номиналы таких резисторов. Когда не было прецизионных нужных номиналов. Правда не двухватники, а 0.25
0,25 они вообще мелкие.
Буквально сегодня пришёл со смены, включил комп, и второй монитор начал моргать. Старенький он уже, но он мне нравится :). Снял плату, конденсаторы не пухлые, но ESR значительно завышено.
И вот любимое развлечение - прозванивать новые конденсаторы, выискивая экземпляры с наименьшим ESR. Минут 20 ушло только на это.
Как-то чинил свой блок питания. Он работал, но только в одной игре был глюк. Странно конечно, но был виноват именно БП.
Заменил 4 вздутых кондёра, остальные прозвонил - Ок. Включаю - не работает! Новые в тот раз не прозванивал, ибо был уверен, что Sanyo не нуждаются в прозвоне. Оказалось, что нуждались. Один был абсолютно мёртвым.
У ватников вроде вообще до 30% были допуски ...
Ватники - это мы :))). А резисторы ваттники :).
С 30% допусками, если честно, вообще деталей видеть не приходилось.
"Если расколоть резистор по полам" - на мужской и женский?
Или все же пополам?
Там ещё и баки покрашены.
и разного наминала...
мне бы хотелось поговорить с Вами о советских радиодеталях. - сайт хорошего настроения!
эх, автор..
умолчал о таких свойствах, как стойкость к многократным и долговременным мощностным/токовым перегрузкам БЕЗ ИЗМЕНЕНИЙ ПАРАМЕТРОВ, низкий уровень шумов, высокая стойкость к пробою, неплохая точность(лучше заявленных разбросов), долговременная стабильность(проверенно более полувеком, производить начали в 1964 году)..
думали всё? а вот хрен вам!
есть еще параметры влагостойкости, температурных коэф изменения сопротивления,
вибростойкости и к ускорению - да, это тоже МЛТ.
давление, радиация? - МЛТ!
без преувеличения, резисторы МЛТ - одни из универсальных и массовых радиодеталей былой развитой цивилизации.
да, есть и резисторы и надежнее МЛТ ( те же проволочные(не микропроволока)), но оные обладают другими, паразитными, параметрами(повышенная индуктивность).
да, есть целый ряд более точных и малошумящих резисторов - не стойки к перегрузкам.
высоковольные - габаритны. итд.
нет, конечно, прогресс на месте не стоит и МЛТ не заменит 0402 на плате ноутбука, но
те же цепи питания, силовая электроника(где есть требования к наработке и надежности) - техника довольно консервативная и там еще преобладают выводные детали.
что до МЛТ - фактически их и сейчас выпускают, но под другим именем. С2-23, С2-33н, С2-29 - прямые наследники МЛТ.
конечно, лежащий на складе 60 лет резистор, даже 5й приемки, никакой особист не пропустит в сборочный цех, но в любительских целях и в ремонты МЛТ-
порой и сейчас идут в ход..только ластиком ноги до серебра потереть.
-----------------
что до иностранных аналогов MF/MO..
выводные резисторы, пролежавшие пяток лет, зачастую, без танцев с буб..ой, с флюсами и залудить проблематично - экономия на металле выводов(сталь вместо меди) дает о себе знать.
перегрели - перегрузили резистор MF/MO? он начинает шуметь или "мерцать" - и тут дают о себе знать разные температурные коэф. расширения металла колпачка и керамики.
в практике ремонта не редкость и просто ушедший в обрыв резистор. при этом,
ушедший в обрыв там, где нет ни намека на перегрузки, температуры или внешние воздействия. хм...
и каково видеть такое, супротив неоднократных наблюдений светящегося от перегрузки МЛТ в цепи катода какой нить, ушедшей в разнос, 6п45с, стоящей в каком-то "Горизонте 7хх" ? так там только лампу поменять да смещение проверить, а обугленный МЛТ еще поживёт.
лайк тебе поставить один?
старался всеж, набирал буквы
ах, да..
главное забыл:
обладая комплексом неплохих параметров, резисторы МЛТ были самыми дешевыми и массовыми деталями аппаратуры позднего СССР, встречались от военки до бытовухи.
ежель бы эти лайки конвертировались во что полезное да в хозяйстве нужное...
то можно было бы и сменять, взять те же с2-29 по курсу 1 к 100 лайкам.
------------------
а так..имхо, тут просто тему простейшей детальки не раскрыли( хоть и не одну препарировали).
что там лайки, вот ежели бы у нас знания умели во что-то полезное конвертировать
особисты не занималтсь допуском комплектующих на сборку.
для этих целей есть военная приёмка
Чувак! Фишки-это развлекательный сайт! Тебе в журнал Радио. О себе: радиолюбитель с 50 летним стажем.
развлекательный? больше на уголовную сводку похоже. И почему радиолюбитель протестует против поста об электронике? Это теперь какое-то сакральное знание? Когда-то было иначе
Тебе о душе подумать пора, а ты все развлекаешься.
Было, если не ошибаюсь, в журнале "Моделист-конструктор". Паяльник с питанием от 12В, нагреватель - резистор МЛТ-2 на 10 Ом. Краску с резистора там счищали.
А ещё неплохие паяльники-"молоточки" получаются из остеклованных 5-ваттных резисторов (типа ПЭВ)
Когда человека перестаёт увлекать и радовать его профессия, а некогда любимое увлечение (то же, по сути, развлечение) превращается в рутину, значит он остановился в изучении избранной профессии... Отсутствие развития - прямой путь к, как это модно называть, депрессии и понижению градуса счастья в жизни... Любите то, чем занимаетесь, и да будет Вам счастье!
Если бы ещё было написано без орфографических ошибок, поставил бы плюс. А так... Увы.
когда ждать статьи о кт315 и к155ла3?
Перегоревшие выгребались в запасы . ножки откусывались и ..резистор становился выстрелом к воздушке иж-38с . Можно было конечно жеваной бумагой стрелять но сопротивлениями было круче :)
млт?
млт перегоревшим не бывает!
шутка. конечно бывает...
просто выгорает последним, после воздействия 40кратного перегруза в течении 40 минут.
Главное чтоб по калибру подходил .
1) Каркас для проволочного резистора из нихромовой или манганиновой проволоки
2) Каркас для ВЧ-дросселя
3) Монтажная опора (стойка) для радиоаппаратуры
У меня (со свалки радиодеталей в медеплавильном заводе в Кировограде, как я уже писал), встречалось много резисторов с маркировкой ОМЛТ. Мы думали, что это особостойкие, но чего стойкие- по температуре?

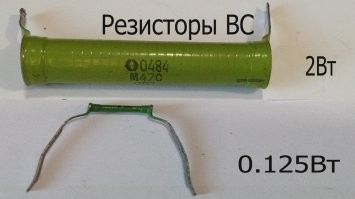

А начинал я знакомство с радиоэлектроникой с сопротивлений (мы так называли резисторы) УЛМ и ВС.
