Пиростартер для запуска двигателя внутреннего сгорания (3 фото + 4 видео)
В былые времена запуск мотора был целым ритуалом, напоминающим по сложности и длительности, к примеру, зарядку ружья. По-настоящему ответственное и завораживающее действо!
Field Marshall Fowler
Первоначальный вариант, известный с начала XX века на стационарных моторах и тракторах, предусматривал подачу пороховых газов прямо в цилиндр поршневого двигателя, причём патрон мог воспламеняться ударом обыкновенного молотка. Более поздняя конструкция, появившаяся в 1930-х годах в авиации, представляла собой поршень, приводимый в движение пороховыми газами, при поступательном движении через винтовой валик проворачивавший торцевой храповик двигателя.
Стартер Кофмана
Пиростартер до сих обязателен для двигателей спасательных шлюпок, так как в экстремальной ситуации на ее борту может не оказаться других источников энергии для запуска. Встречаются пиростартеры и на некоторых двигателях для снегоходов.
Field Marshall Fowler
На тракторе Field Marshall Fowler (выпускался с 1945 по 1957 в Великобритании) устанавливалась система пирозапуска. Холостой патрон (чаще 12 калибра) загружался в казенную часть на впускной системе двигателя. Тлеющую бумагу помещают в головку блока цилиндров, а картридж запускают, постукивая молотком по базе выступающего пальца. Патрон выстреливает толкая пороховыми газами поршень и запуская двигатель.
Существенный недостаток этого метода – пороховые, углеродные остатки, которые часто вызывали замятие декомпрессионного клапана, а также значительно увеличивали нагрузку на двигатель.
Существенный недостаток этого метода – пороховые, углеродные остатки, которые часто вызывали замятие декомпрессионного клапана, а также значительно увеличивали нагрузку на двигатель.
Запуск 1945 FM-2 Wildcat BU 86774. При запуске используется оригинальная казенная конструкция ружья
И еще один Фельдмаршал Фаулер
Метки: #Авто #Видео #ДВС #Тракторы #двигатели #патроны #пиростартер #стартер
Классно. Очень нравится наблюдать за данной процедурой, и вообще старые механизмы очень интересны.
Представил весь комплекс плясок вокруг этого чих-пыха с патронами, бумагой и спичками где-нибудь в поле, под дождем/снегом/ветром/сильном тумане.
Это калоризаторный двигатель, он же калильный, он же полудизель. Примечателен тем, что может работать практически на любом топливе, вплоть до сырой нефти.

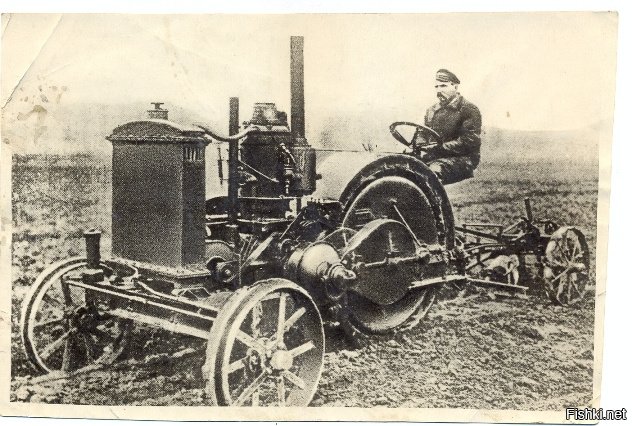

Советский трактор, сделанный на Украине, как водится, был создан немецкими инженерами, по фамилии Унгер, Ремпель и Паульс.
Также неизменной осталась тяга к оптимизации и экономии материалов, и исходя из этох соображений, трактор был сделан трёхколёсным.
Рабочая скорость машины (в любом направлении) – 3,6 км/ч, транспортная – 4,2 км/ч.
У данного типа двигателя интересно реализована регулировка скорости:
"Поскольку дроссельной заслонки не предусмотрено, реагировать на изменение нагрузки приходится за счет изменения момента зажигания. Реализовано это за счет подачи в цилиндр небольшого количества воды, которая охлаждает калоризатор и сдвигает момент вспышки в цилиндре в сторону запаздывания."
Ребят подскажите для чего вворачивали зажженную бумагу (силитру) )))
Чтобы первая порция топлива сдетонировала. Патрон не даст того давления чтобы воспламенение произошло самостоятельно.
все равно не могу представить это!
т.е. у них распределитель (карбюратор) внизу стоит?? куда и вворачивали зажженную бумагу?
Это дизель, там нет карбюратора. Точно тут про конструктив не скажу, но мы одноцилиндровую обалдуйку запускали закидывая окурок напрямую в продувочное окно цилиндра.
Такой запуск-Хороший стимул не глушить при трогании с места!! На курсах был учебный ЗИЛ и заводить стартером его можно было один раз....потом рукояткой (кривым стартером)!!
Непонятно зачем бумагу горящую совать...
Тоже не совсем понял,но думаю "при выстреле"бумага искры создаёт дополнительные,и солярка легче воспламеняется(дешёвый аналог свечи накала)...
Думаю, чтобы гарантированно сдетонировала первая же порция топлива.
ну я об этом)))
Это предок пусковой калильной свечи. В некоторых дизелях средней и большой мощности, особенно с электропуском, при запуске во впускном коллекторе включаются калильные электросвечи, дополнительно прогревающие воздух на входе, для облегчения детонации топливо-воздушной смеси.
