Ми-26. Геракл в небе (31 фото)
Добро пожаловать на борт самого большого серийно выпускаемого вертолета в мире.
Вы удивитесь, но если его поставить рядом с авиалайнером Boeing 737, он окажется длиннее! А диаметр винта на целых 4 метра больше размаха крыльев классической серии Boeing 737.
Этого летающего монстра можно сравнить с муравьем. Потому что это один из немногих летательных аппаратов, способных поднять и перенести груз, практически равный по весу себе самому. И не только поднять, но и транспортировать эти 20 тонн груза к черту на кулички - до 800 километров от базы.
Этого летающего монстра можно сравнить с муравьем. Потому что это один из немногих летательных аппаратов, способных поднять и перенести груз, практически равный по весу себе самому. И не только поднять, но и транспортировать эти 20 тонн груза к черту на кулички - до 800 километров от базы.
Разработанный еще в середине 70-х годов, этот голиаф-трудяга выпускается до сих пор в разных модификациях - как военно-транспортный, пассажирский, гражданско-транспортный, летающий кран, медицинский и т.д.
310 единиц МИ-26, выпущенных за эти долгие годы, эксплуатируются на военной и гражданской службе в самых разных странах - России, Казахстане, Украине, Венесуэле, Индии, Китае и даже в Лаосе и Перу.
310 единиц МИ-26, выпущенных за эти долгие годы, эксплуатируются на военной и гражданской службе в самых разных странах - России, Казахстане, Украине, Венесуэле, Индии, Китае и даже в Лаосе и Перу.
1.Тяжелый вертолет МИ-26 начали разрабатывать в начале 70-х гг в качестве замены знаменитому на то время рекордсмену МИ-6. Необходимость разработки новой модели обуславливалась возрастающими потребностями как Вооруженных сил СССР, так и советского народного хозяйства. Согласно требованиям, новый вертолет должен был перевозить грузы массой до 20 т на расстояние более 500 км, а также без проблем выполнять военные и гражданские задачи на высотах более 1000 метров над уровнем моря.
Тяжелый вертолет нового поколения получил обозначение Ми-26 (или "изделие 90") и его аванпроект был одобрен научно-техническим советом МАП СССР в декабре 1971 г. Ведущим конструктором был назначен О.В. Бахов.
Постройка макета Ми-26 началась в 1972 г., а через три года его приняла Госкомиссия. К тому времени завершилось и большинство работ по проектированию машины. В том же 1975 г. новым ведущим конструктором по Ми-26 стал В.В.Шутов.
14 декабря 1977 г МИ-26 впервые поднялся в воздух, проведя в небе около 3 минут. Машиной управлял экипаж во главе с ведущим летчиком-испытателем фирмы Г.Р.Карапетяном.
Первые МИ-26 отправлялись прямиком в Вооруженные силы СССР, и лишь спустя еще несколько лет начали появляться гражданские модификации этого тяжеловеса
Тяжелый вертолет нового поколения получил обозначение Ми-26 (или "изделие 90") и его аванпроект был одобрен научно-техническим советом МАП СССР в декабре 1971 г. Ведущим конструктором был назначен О.В. Бахов.
Постройка макета Ми-26 началась в 1972 г., а через три года его приняла Госкомиссия. К тому времени завершилось и большинство работ по проектированию машины. В том же 1975 г. новым ведущим конструктором по Ми-26 стал В.В.Шутов.
14 декабря 1977 г МИ-26 впервые поднялся в воздух, проведя в небе около 3 минут. Машиной управлял экипаж во главе с ведущим летчиком-испытателем фирмы Г.Р.Карапетяном.
Первые МИ-26 отправлялись прямиком в Вооруженные силы СССР, и лишь спустя еще несколько лет начали появляться гражданские модификации этого тяжеловеса
2. МИ-26Т с бортовым номером RA-06031, на примере которого подготовлен сегодняшний рассказ, был выпущен 1 августа 1990 года. Сначала компанией-эксплуатантом выступал Аэрофлот СССР, в составе которой он три года эксплуатировался в Тюмени и Нижневартовске. Затем с 1993 долгих 17 лет вертолет находился в законсервированном состоянии в Красноярске, пока в 2010 году не был приобретен авиакомпанией UTair, в составе которой эксплуатируется ныне на территории Ханты-Мансийского автономного округа России. Место постоянного базирования - аэропорт города Сургут.
3. Гражданская версия вертолета, получившая обозначение Ми-26Т, была запущена в серийное производство 12 января 1985 г.. Демилитаризованный вариант отличался от военного собрата прежде всего навигационным оборудованием - на нем не устанавливались устройства выброса ЛТЦ и шкворневые установки для стрелкового оружия. Был существенно расширен состав оборудования, призванного повысить возможности машины при работе с грузами на внешней подвеске.
Вертолет был оснащен системой внешней подвески, которая смогла обеспечить транспортировку стандартных морских контейнеров без участия такелажников. Универсальная стабилизирующая платформа позволила увеличить скорость транспортировки крупногабаритных и длинномерных грузов (типа домиков, контейнеров, труб) на внешней подвеске до 200 км/ч и уменьшить расход топлива на 30%. Кроме того, в арсенал Ми-26Т вошли автоматический трубный захват для работы с трубами большого диаметра и грузозахват для транспортировки древесины в горных районах.
Вертолет был оснащен системой внешней подвески, которая смогла обеспечить транспортировку стандартных морских контейнеров без участия такелажников. Универсальная стабилизирующая платформа позволила увеличить скорость транспортировки крупногабаритных и длинномерных грузов (типа домиков, контейнеров, труб) на внешней подвеске до 200 км/ч и уменьшить расход топлива на 30%. Кроме того, в арсенал Ми-26Т вошли автоматический трубный захват для работы с трубами большого диаметра и грузозахват для транспортировки древесины в горных районах.
4. Интересно, что еще до массового поступления Ми-26 в Вооруженные Силы и Аэрофлот на нем был установлен ряд мировых рекордов. Например, 4 февраля 1982 г. экипаж летчика-испытателя Г.В.Алферова выполнил полет, в котором 25 т груза удалось поднять на высоту 4060 м, при этом на 2000 м вертолет забрался с полетной массой 56 768,8 кг, что тоже было высшим мировым достижением. В том же году экипаж Ми-26 во главе с Ириной Копец установил 9 женских мировых рекордов. Когда машина уже вовсю эксплуатировалась в строевых частях, военные испытатели побили еще один рекорд, установленный на Ми-8 еще в 1967 г. 7 августа 1988 г. экипаж в составе летчиков-испытателей 1-го класса А.Разбегаева, А.Лаврентьева, заслуженного штурмана-испытателя Л.Данилова и бортинженера А.Бурлакова прошел по замкнутому маршруту Москва-Воронеж-Куйбышев-Москва протяженностью 2000 км со средней скоростью 279 км/ч. Причем на завершающем этапе вертолетчикам пришлось преодолевать метеофронт с сильной болтанкой и ливнем.
5. В Аэрофлот Ми-26Т начали поступать в 1986 г. Первый экземпляр прибыл в Тюменское авиапредприятие после испытаний в ГосНИИ гражданской авиации. Вначале гражданские летчики переучивались на Ростовском заводе, а с 1987 г. - в Кременчугском училище гражданской авиации. Это учебное заведение получило два Ми-26, на которых до конца 1989 г. подготовило сотни командиров, вторых пилотов, штурманов, бортинженеров и бортоператоров. После того, как вертолеты вылетали межремонтный ресурс, они были направлены на Конотопский ремзавод, где находятся и поныне.
6. Центральную часть фюзеляжа МИ-26 занимает вместительная грузовая кабина с задним отсеком, переходящим в хвостовую балку. Длина кабины – 12,1 м (с трапом – 15м), ширина – 3,2 м, а высота изменялась от 2,95 до 3,17 м. Как подтвердили макетные испытания, габариты кабины позволяли перевозить все виды перспективной военной техники массой до 20 т, предназначенной для оснащения мотострелковой дивизии, такие как боевая машина пехоты, самоходная гаубица, бронированная разведывательная машина и т.п. Загрузка техники осуществлялась своим ходом через грузовой люк в хвостовой части фюзеляжа, оснащенный двумя раскрывающимися боковыми створками и опускающимся трапом с подтрапниками. Управление трапом и створками - гидравлическое.
7. В десантном варианте Ми-26 перевозил 82 солдата или 68 парашютистов. Специальное оборудование позволяло в течение нескольких часов превращать вертолет в санитарный для транспортировки 60 раненых на носилках и трех сопровождающих медработников. В гражданской версии задний отсек позволяет перевозить технику или любые грузы. Кроме того, крупногабаритные грузы массой до 20 т можно перевозить на внешней подвеске. Ее агрегаты были расположены в конструкции силового пола, благодаря чему не требуется демонтаж системы при перевозке грузов внутри фюзеляжа.
Грузовой отсек вертолета, помимо грузов, позволяет также размещение дополнительных топливных баков (на фото), благодаря чему увеличивается возможная дальность полета МИ-26.
Грузовой отсек вертолета, помимо грузов, позволяет также размещение дополнительных топливных баков (на фото), благодаря чему увеличивается возможная дальность полета МИ-26.
8. Внутренняя часть грузового отсека оснащена комплексом оснастки, необходимой для размещения и фиксации грузов - кран-балки, гидравлика и т.д.
9. При использовании в гражданских целях как нельзя кстати пришлись возможности Ми-26 по доставке крупногабаритных грузов на внешней подвеске. Многие операции стали уникальными, получили широчайшую известность в мире и самым благоприятным образом сказались на репутации вертолета. Одна из первых - транспортировка зимой 1986 г. планера Ту-124Ш массой около 18 т с аэродрома Чкаловский на территорию городка Щелково-2, выполненная экипажем во главе с С.Сугушкиным. В 1988 г. на Кавказе вертолет Ми-26Т Кременчугского училища, который пилотировал командир О.В.Мариков, поднял совершивший аварийную посадку в горах на высоте 3100 м Ми-8 и доставил его в Тбилиси. Также известна операция по эвакуации самолета Бе-12 с места вынужденной посадки на севере Ростовской области в Таганрог.
Проводились подобные операции и за рубежом. Так, интереснейшую работу выполнил в октябре 1994 г. экипаж Ми-26Т ухтинского отряда гражданской авиации во главе с А.Фатеевым во время экспедиции в Папуа-Новую Гвинею. Авиаторы получили задание вытащить из болота американский "Бостон" и перевезти его в порт Мананг. Самолет во время второй мировой войны входил в 13-ю бомбардировочную эскадрилью США, был подбит японцами в 1945 г. и совершил вынужденную посадку на "брюхо" и теперь предназначался для музея ВВС Австралии.
Проводились подобные операции и за рубежом. Так, интереснейшую работу выполнил в октябре 1994 г. экипаж Ми-26Т ухтинского отряда гражданской авиации во главе с А.Фатеевым во время экспедиции в Папуа-Новую Гвинею. Авиаторы получили задание вытащить из болота американский "Бостон" и перевезти его в порт Мананг. Самолет во время второй мировой войны входил в 13-ю бомбардировочную эскадрилью США, был подбит японцами в 1945 г. и совершил вынужденную посадку на "брюхо" и теперь предназначался для музея ВВС Австралии.
10. В носовой части фюзеляжа Ми-26 располагается кабина экипажа с местами командира (левого летчика), правого летчика, штурмана и борттехника, а также кабина для четырех человек, сопровождающих груз, и пятого члена экипажа — бортмеханика. По бортам кабины предусмотрены люки-блистеры для аварийного покидания вертолета, а также бронеплиты в военной версии машины.
11. Радиоэлектронное и навигационное оборудование вертолёта позволяет выполнять боевые задачи в сложных метеорологических условиях и в любое время суток. Входящий в его состав навигационный комплекс включает в себя комбинированную курсовую систему «Гребень-2», пилотажный командный прибор ПКП-77М, радиоэлектронную систему ближней навигации «Веер-М», радиовысотомер, автоматические радиокомпасы и доплеровский измеритель скорости и угла сноса.
Пилотажный комплекс вертолёта ПКВ-26-1 состоит из четырёхканального автопилота ВУАП-1, системы траекторного управления, директорного управления и гашения колебаний груза на внешней подвеске. Вертолёт оборудован метеолокатором, средствами связи, а также телевизионной аппаратурой для визуального наблюдения за состоянием груза.
Пилотажный комплекс вертолёта ПКВ-26-1 состоит из четырёхканального автопилота ВУАП-1, системы траекторного управления, директорного управления и гашения колебаний груза на внешней подвеске. Вертолёт оборудован метеолокатором, средствами связи, а также телевизионной аппаратурой для визуального наблюдения за состоянием груза.
12. Силовую установку МИ-26 составляют два турбовальных двигателя Д-136 производства запорожского завода Мотор-Сич суммарной мощностью 22 тысячи лошадиных сил.
Эти двигатели позволяют поднимать 28-тонную машину с 12 тоннами топлива и 20 тоннами груза на высоту до 6,5 тыс метров и перемещать ее на расстояние от 800 км (в полностью загруженном состоянии) до 2350 км (при перегоне).
Двигатель потребляет до 3100 килограмм топлива в час, а стоимость летного часа составляет около 600 тысяч рублей (2013 г.)
Эти двигатели позволяют поднимать 28-тонную машину с 12 тоннами топлива и 20 тоннами груза на высоту до 6,5 тыс метров и перемещать ее на расстояние от 800 км (в полностью загруженном состоянии) до 2350 км (при перегоне).
Двигатель потребляет до 3100 килограмм топлива в час, а стоимость летного часа составляет около 600 тысяч рублей (2013 г.)
13. Забираемся на самый верх. Совершенно невероятного вида огромная "гайка" с восемью 16-метровыми лопастями
14. Еще ближе.
15. Для понимания размеров этой верхней "гайки", фото во время обслуживания двигателя МИ-26 техниками аэропорта
16. Не менее поражают и лопасти главного винта. Их 8, каждая из которых имеет длину 16 метров.
17. Лопасти, как металлические пальцы некоего фантастического робота. Люди внизу выглядят муравьями на их фоне
18. Выгнутые вниз в статичном положении, во время полета под действием различных физических сил лопасти выпрямляются, а иногда даже складывается впечатления, что они выгибаются к верху
19.По сравнению с главным винтом, рулевой кажется совсем маленьким.
Однако его диаметр больше 7,5 метров. Т.е. почти как три этажа жилого дома..
Однако его диаметр больше 7,5 метров. Т.е. почти как три этажа жилого дома..
20. Напоследок несколько забавных ракурсов с МИ-26.
Улыбка тяжеловеса спереди..
Улыбка тяжеловеса спереди..
21. ... и сзади. Ми-26 настоящий Двуликий Янус )
22. Как я уже сказал в самом начале, всего было выпущено более 310 вертолетов МИ-26 разных модификаций. Благодаря уникальной грузоподъемности эти тяжеловозы пользуются большим спросом как в России, так за рубежом до сих пор. Наибольшим гражданским эксплуатантом МИ-26 является российская компания UTair, в составе которой находится 25 вертолетов этой марки.
Применение внешней подвески у этого исполина является его визитной карточкой.
Жители Новосибирска могли наблюдать в небе проведение уникальной операции по транспортировке необычного груза на НАРЗ (Новосибирский авиаремонтный завод). Транспортный вертолет Ми-26 доставлял другой Ми-26 на внешней подвеске. Вес груза составлял 10,5 тонн!
Жители Новосибирска могли наблюдать в небе проведение уникальной операции по транспортировке необычного груза на НАРЗ (Новосибирский авиаремонтный завод). Транспортный вертолет Ми-26 доставлял другой Ми-26 на внешней подвеске. Вес груза составлял 10,5 тонн!
Вес вертолета-транспортировщика - 40 тонн
Вес транспортируемого вертолета - 10,5 тонн
Вес транспортируемого вертолета - 10,5 тонн
Впервые в мировой практике была проведена транспортировка вертолета на внешней подвеске на столь дальнее расстояние - 3000 километров!
Вот это, по настоящему называется - самовывоз)
Для Ми–26 не помеха и Ту–134. С самолета сняли двигатель, демонтировали оборудование внутри и укоротили крылья.
Что бы не строить дороги в ХМАО, инженеры придумали Ми-26. )
Ну и на затравку, чтобы оценить брутальность нашего тяжеловеса.
Спасибо aquatek_filips.livejournal.com/ru-aviation.livejournal.com/gelio.livejournal.com/ и др.
а не он в чечне упал и стал "рекордсменом" по числу жертв в вертолетных авариях?
Boeing 737 был разработан для рынка пассажирских самолётов сравнительно малой вместимости и малой дальности

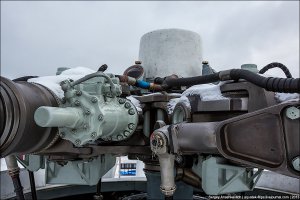

P.S. для танкистов
"Что бы не строить дороги в ХМАО, инженеры придумали Ми-26. ) "Лень - двигатель прогресса!!!
Один раз видел такой в небе, с крыльца своего дома (Алматинская область), здоровый, следом летевшие МИ-8 намного меньше были.
"Выгнутые вниз в статичном положении, во время полета под действием различных физических сил лопасти выпрямляются, а иногда даже складывается впечатления, что они выгибаются к верху"
О БОГИ
1. В статичном
2. Различных физических сил
3. К верху
4. Не кажется, а действительно "выгибаются" кверху..
ой пизздец, дебилье..
Без неё родимой никак нельзя! Не полетит и не поедет никакая техника!
Хороший вертолет, уникальный и специфичный, вот только двигатели к нему делают в недружественном России государстве. И теперь они стали недоступны, ибо вряд ли можно эксплуатировать двигатели, купленные через третьи страны...
Не совсем так, сложности некоторые имеются, но наши заводы "импотрозаместят" Уже лет 6 наверно не работаю по этому профилю, но уже тогда всеми правдами и неправдами технологии с украинских заводов перетягивались в РФ
непонятно, что такое хороший.. уникальный? это хорошо? а может наоборот? кроме гордости что в нем есть? вы не представляете, насколько это дорого.. как разработать, так и пользоваться..
Скока горючки хавает на сотку?
Во Монстр!
И какой же должен быть подшипник несущего винта, чтобы такую многотонную массу с грузом держать, при этом вращаясь?!
Впечатляет!
Спасибо за пост!
Действительно поражающе.
Но держит всю эту махину не подшипник.
Хоть и немереная на него нагрузка.
Вертолёт "втягивается" разряжением воздуха, которое создаёт винт.
Не отталкивается винтом от воздуха, как ногой от земли, а перемещает винтом воздух, тем самым создавая над собой пониженное давление.
Вертолёт держится за счёт воздуха, который его "вталкивает" туда, где воздуха мало.
Смерть Карлсона
Ты, кажется, собирался рассказывать мне сказку! - снова надулся Карлсон.
- Ну вот, ты опять обиделся! - огорченно сказал Малыш. - Просто мне кажется, что такой пропеллер, как у тебя, неизбежно вызовет дополнительный вращающий момент. У тебя же нет хвостового винта, как у вертолета. И тебя будет уводить в сторону по курсу. Я никак не могу понять, как ты компенсируешь этот момент. Он должен разворачивать тебя, и в какой-то момент ты неизбежно свалишься в штопор. Малыш поймал хмурый взгляд Карлсона и осекся.
- С тобой неинтересно, - хмуро заявил Карлсон. - Что ж, погостил, пора и честь знать. Чао! С этими словами Карлсон подбежал к подоконнику, завел моторчик и выпрыгнул.
- Э-ге-гей, Малыш! Прощай! - крикнул он, махая Малышу рукой.
- Постой! Я понял! Я все понял! - воскликнул Малыш, бросаясь к окну.
Карлсон заложил крутой вираж и повернул обратно.
- Ну что ты понял? - спросил Карлсон, бухнувшись на диван. - Что гостей надо развлекать, а не нести всякую чепуху?
- Я понял, как ты компенсируешь это вращение! - крикнул Малыш. - Ты полете все время махаешь рукой. На эту выставленную в сторону руку давит поток воздуха и борется с вращением. Чтобы лететь, ты должен все время махать рукой.
Карлсон здорово разозлился.
- Опять ты за свое! - мрачно сказал он. - Ничего я никому не должен! Я махаю всем рукой и кричу "Э-ге-гей!", потому что я веселый и приветливый мужчина в самом расцвете сил. Но таким занудам, как ты, я даже махать рукой теперь не буду.
- Если моя теория верна... - начал было Малыш, но Карлсон уже вылетел в окно.
Малыш увидел, как Карлсон, набирая скорость, рефлекторно дернул правой рукой, но сдержался. Тут его повело в сторону. Он попытался выправиться и снова чуть не махнул правой рукой, но немедленно схватил ее левой и прижал к туловищу. Карлсона повело сильнее, и внезапно развернуло боком к направлению полета. Он сдался и отчаянно замахал рукой, но было поздно. Поток воздуха перевернул его, и, беспорядочно кувыркаясь, Карлсон полетел вниз.
- Су-у-у-ука-а-а-а-а! - донесся до Малыша последний крик Карлсона, и Малыш увидел, как Карлсон на полной скорости врезался в бетонный столб, прокатился по земле и неподвижно замер, раскинув руки и ноги. Вокруг его головы расплывалось большое кровавое пятно.
Малыш вздохнул и вернулся к книжке. Но ему опять не дали спокойно почитать.
- Малыш! - раздался голос папы. Малыш обернулся.
- Малыш, это ты брал гидродинамику Ландау и Лифшица? - мягко спросил папа, входя в комнату. - Она стояла на полке и закрывала собой пятно на обоях, а теперь ее нету.
- Это я, я положил ее на тумбочку, - прошептал Малыш. - Мне было не дотянуться, чтобы поставить ее обратно на полку.
- Малыш, Малыш. - Папа ласково потрепал Малыша по голове. - Ну зачем ты берешь такие книжки? Все равно ты до них еще не дорос! И картинок в ней почти нету.
- Все равно я ничего не понял, - соврал Малыш.
- Конечно, не понял. Ведь для этого надо много учиться, вначале в школе, потом в институте - а ты пока еще только в первом классе. Лучше посмотри, кто к тебе пришел, - сказал папа, пропуская в дверь Кристера и Гуниллу, друзей Малыша.
- Кристер! Гунилла! - радостно крикнул Малыш. - Ужасно рад вас видеть!
Папа с нежностью посмотрел на Малыша и тихонько вышел.
- Малыш! - сказал Кристер, протягивая Малышу какой-то сверток. - Мы поздравляем тебя с днем рождения и хотим подарить тебе эту камеру Вильсона.
- Камеру Вильсона? - Глаза Малыша засияли. - Вот здорово! Давно о ней мечтал! А какой у нее коэффициент перенасыщения пара?
Малыш искренне обрадовался, но все равно Кристер уловил печальные нотки в его голосе.
- Что случилось, Малыш? - спросил он. - Ты чем-то расстроен?
Малыш тяжело вздохнул и с тоской закрыл книжку "Занимательная вивисекция", заложив ее закладкой.
- Собаку мне не подарили...
Оригинально, спасибо!)))
супер!! а еще есть?
И производят его в славном город Ростове-на-Дону.
Херрасе он здаровый!

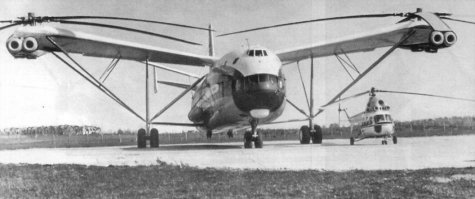

И поистине исполинский Ми-12
