СУ-76М (14 фото)
Самоходная артиллерийская установка СУ-76М.
Как только не обзывали эту машину, как не критиковали. Тем не менее, выпущенная в количествах, уступающим только Т-34, СУ-76 стала надежным спутником пехоты как в обороне, так и в наступлении.
СУ-76 была создана на базе легкого танка Т-70, в первую очередь, как мобильное средство сопровождения пехоты. Именно так, и никак иначе. Именно нерациональное использование САУ и повлекло за собой большие и неоправданные потери в первое время и критику в адрес самоходки.
СУ-76 была создана на базе легкого танка Т-70, в первую очередь, как мобильное средство сопровождения пехоты. Именно так, и никак иначе. Именно нерациональное использование САУ и повлекло за собой большие и неоправданные потери в первое время и критику в адрес самоходки.
Эта машина использовалась в качестве орудия сопровождения пехоты (конницы), а также как противотанковое средство для борьбы с легкими и средними танками и САУ противника. Для борьбы с тяжелыми машинами СУ-76М была малоэффективна из-за слабой броневой защиты корпуса и недостаточной мощности орудия. С оговорками, правда.
Большую критику вызывала открытая сверху боевая рубка. Кстати, по первоначальному плану боевое отделение было полностью закрыто броней, но в ходе работ по модернизации от бронированной крыши отказались.
Большую критику вызывала открытая сверху боевая рубка. Кстати, по первоначальному плану боевое отделение было полностью закрыто броней, но в ходе работ по модернизации от бронированной крыши отказались.
Несмотря на то, что противопульное бронирование являлось слабостью САУ, машины этого типа широко использовались в боевых действиях. Имея в боекомплекте различные типы боеприпасов, СУ-76М могли поражать живую силу, артиллерию и бронированные цели противника.
Достаточно сказать, что подкалиберный снаряд, появившийся в 1943 году, с дистанции 500 метров пробивал броню толщиной 100-мм. Но на такую дистанцию выстрела к «Тиграм» подойти было не просто.
Легкие самоходно-артиллерийские установки в годы Великой Отечественной войны создавались на базе легких танков Т-60 и Т-70 с установкой в броневой рубке 76,2-мм орудия ЗИС-З на заводах:
завод №38 (главный конструктор М.Н. Щукин)
Завод №40 (главный конструктор Л.Ф. Попов)
Горьковский автозавод (зам. главного конструктора Н.А. Астров).
Всего было выпущено 14 280 САУ СУ-76 и СУ-76М.
Достаточно сказать, что подкалиберный снаряд, появившийся в 1943 году, с дистанции 500 метров пробивал броню толщиной 100-мм. Но на такую дистанцию выстрела к «Тиграм» подойти было не просто.
Легкие самоходно-артиллерийские установки в годы Великой Отечественной войны создавались на базе легких танков Т-60 и Т-70 с установкой в броневой рубке 76,2-мм орудия ЗИС-З на заводах:
завод №38 (главный конструктор М.Н. Щукин)
Завод №40 (главный конструктор Л.Ф. Попов)
Горьковский автозавод (зам. главного конструктора Н.А. Астров).
Всего было выпущено 14 280 САУ СУ-76 и СУ-76М.
Командир машины и заряжающий находились у правого борта броневой рубки, наводчик - слева от пушки.
Рабочее место механика-водителя САУ было оборудовано в центре отделения управления в носовой части корпуса. У механика-водителя имелся свой входной люк, располагавшийся в верхнем лобовом листе корпуса, в крышке которого устанавливался смотровой перископический зеркальный прибор. Посадка и выход экипажа, а также загрузка боекомплекта производилась через двухстворчатую бронедверь, располагавшуюся в верхнем кормовом листе боевой рубки.
В качестве основного оружия в боевом отделении на станке была установлена 76,2-мм пушка ЗИС-З образца 1942 года с клиновым затвором и полуавтоматикой механическою (копирного) типа.
Горизонтальные цапфы орудия устанавливались в подшипниках, закрепленных на переднем листе рубки. Две боковые распорки станка пушки были связаны с бортами корпуса машины.
При стрельбе прямой наводкой использовался штатный прицел пушки ЗИС-З, при стрельбе с закрытых огневых позиций - панорамный прицел. Для наблюдения за полем боя в крыше рубки устанавливался перископ-разведчик, который имел шкалы измерения углов для корректирования стрельбы. В походном положении этот прибор укладывался внутри машины.
Горизонтальные цапфы орудия устанавливались в подшипниках, закрепленных на переднем листе рубки. Две боковые распорки станка пушки были связаны с бортами корпуса машины.
При стрельбе прямой наводкой использовался штатный прицел пушки ЗИС-З, при стрельбе с закрытых огневых позиций - панорамный прицел. Для наблюдения за полем боя в крыше рубки устанавливался перископ-разведчик, который имел шкалы измерения углов для корректирования стрельбы. В походном положении этот прибор укладывался внутри машины.

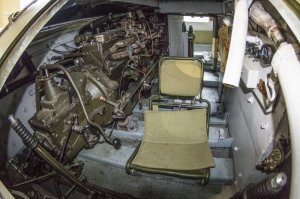

Силовая установка состояла из двух четырехтактных шестицилиндровых карбюраторных двигателей ГАЗ-202 жидкостного охлаждения, установленных параллельно вдоль бортов корпуса. Общая мощность силовой установки составляла 140 л.с. (103 кВт). Пуск двигателей САУ производился с помощью двух электростартеров или вручную с помощью заводной рукоятки. Включение стартеров отдельное - для каждого двигателя. Емкость топливных баков составляла 320 л, запас хода машины по шоссе достигал 250 км.
Механическая трансмиссия САУ состояла из двух четырехступенчатых КПП. В качестве механизма поворота использовались бортовые фрикционы. Приводы управления были механические. Максимальная скорость движения по шоссе составляла 45 км/ч.
Для внешней радиосвязи предусматривалась установка радиостанции 9Р, для внутренней — танкового переговорного устройства ТПУ-ЗР. Для связи командира с механиком-водителем использовалась световая сигнализация (сигнальные цветные лампочки).
Для внешней радиосвязи предусматривалась установка радиостанции 9Р, для внутренней — танкового переговорного устройства ТПУ-ЗР. Для связи командира с механиком-водителем использовалась световая сигнализация (сигнальные цветные лампочки).
Как только не называли эту самоходку... "Сухариком", "Сукой", "Коломбиной" и "Голозадым фердинандом", "братской могилой экипажа". СУ-76 принято ругать за слабое бронирование и открытую боевую рубку. Однако объективное сравнение с однотипными западными образцами убеждает, что СУ-76 мало в чем уступала немецким "мардерам", не говоря уж о британских "бишопах".
Тем не менее, наличие этой САУ в первых рядах при наступлении воспринималось чуть с меньшим восторгом, чем работа "Катюш", но все-таки. Легкие и верткие, и ДОТ заткнут, и пулемет на гусеницы намотают. Одним словом, лучше с "коломбинами", чем без них.
А открытая рубка не позволяла отравиться пороховыми газами экипажу. Напомню, что Су-76 использовалось именно как орудие поддержки пехоты. Пушка ЗиС-5 имела скорострельность 15 выстрелов в минуту, и можно только представить, в каком аду приходилось действовать самоходчикам при ведении огня на подавление.
Тем не менее, наличие этой САУ в первых рядах при наступлении воспринималось чуть с меньшим восторгом, чем работа "Катюш", но все-таки. Легкие и верткие, и ДОТ заткнут, и пулемет на гусеницы намотают. Одним словом, лучше с "коломбинами", чем без них.
А открытая рубка не позволяла отравиться пороховыми газами экипажу. Напомню, что Су-76 использовалось именно как орудие поддержки пехоты. Пушка ЗиС-5 имела скорострельность 15 выстрелов в минуту, и можно только представить, в каком аду приходилось действовать самоходчикам при ведении огня на подавление.
Маршал Советского Союза К. К. Рокоссовский вспоминал:
"...Особенно полюбились солдатам самоходные артиллерийские установки СУ-76. Эти легкие подвижные машины поспевали всюду, чтобы своим огнем и гусеницами поддержать, выручить пехоту, а пехотинцы, в свою очередь, готовы были грудью заслонить их от огня вражеских бронебойщиков и фаустников..."
При правильном использовании, а это пришло не сразу, СУ-76М хорошо показали себя как в обороне - при отражении атак пехоты и как подвижные, хорошо защищенные противотанковые резервы, так и в наступлении - при подавлении пулеметных гнезд, разрушении дотов и дзотов, а также в борьбе с контратакующими танками.
"...Особенно полюбились солдатам самоходные артиллерийские установки СУ-76. Эти легкие подвижные машины поспевали всюду, чтобы своим огнем и гусеницами поддержать, выручить пехоту, а пехотинцы, в свою очередь, готовы были грудью заслонить их от огня вражеских бронебойщиков и фаустников..."
При правильном использовании, а это пришло не сразу, СУ-76М хорошо показали себя как в обороне - при отражении атак пехоты и как подвижные, хорошо защищенные противотанковые резервы, так и в наступлении - при подавлении пулеметных гнезд, разрушении дотов и дзотов, а также в борьбе с контратакующими танками.
СУ-76 иногда использовались для стрельбы с закрытых позиций. Угол возвышения её орудия был максимальным среди всех советских серийных самоходок, и дальность стрельбы могла достигать пределов установленного на ней орудия ЗИС-3, то есть 13 км.
Низкое удельное давление на грунт позволяло самоходке нормально передвигаться в болотистой местности, где другие типы танков и САУ неминуемо бы завязли. Это обстоятельство сыграло большую положительную роль в боях 1944 г. в Белоруссии, где болота играли роль естественных преград для наступающих советских войск.
Низкое удельное давление на грунт позволяло самоходке нормально передвигаться в болотистой местности, где другие типы танков и САУ неминуемо бы завязли. Это обстоятельство сыграло большую положительную роль в боях 1944 г. в Белоруссии, где болота играли роль естественных преград для наступающих советских войск.
СУ-76М могли проходить по наспех сооруженным гатям вместе с пехотой и атаковать врага там, где он меньше всего ожидал ударов советских самоходок.
Неплохо СУ-76М проявила и в городских боях - открытая ее рубка, несмотря на возможность поражения экипажа огнем стрелкового оружия, обеспечивала лучший обзор и позволяла весьма тесно взаимодействовать с бойцами пехотных штурмовых отрядов.
Неплохо СУ-76М проявила и в городских боях - открытая ее рубка, несмотря на возможность поражения экипажа огнем стрелкового оружия, обеспечивала лучший обзор и позволяла весьма тесно взаимодействовать с бойцами пехотных штурмовых отрядов.
Наконец, СУ-76М могла поражать своим огнем все легкие и средние танки и равноценные ей самоходки вермахта.
С окончанием Второй Мировой войны служба СУ-76М не закончилась. В Советской Армии они эксплуатировались до начала 50-х годов, 130 машин, переданных в период войны Войску Польскому, так же были списаны к середине 50-х, несколько десятков доставшихся КНДР приняли довольно активное участие в Корейской войне, но в большинстве своем ее не пережили.
С окончанием Второй Мировой войны служба СУ-76М не закончилась. В Советской Армии они эксплуатировались до начала 50-х годов, 130 машин, переданных в период войны Войску Польскому, так же были списаны к середине 50-х, несколько десятков доставшихся КНДР приняли довольно активное участие в Корейской войне, но в большинстве своем ее не пережили.
Итог: СУ-76 сделала самоходную артиллерию Красной Армии действительно массовой.
САУ СУ-76 стала надежным средством огневой поддержки пехоты и таким же символом Победы, пусть и не столь явным, как "тридцатьчетверки" и "зверобои". Но по массовости СУ-76 уступали только Т-34.
САУ СУ-76 стала надежным средством огневой поддержки пехоты и таким же символом Победы, пусть и не столь явным, как "тридцатьчетверки" и "зверобои". Но по массовости СУ-76 уступали только Т-34.

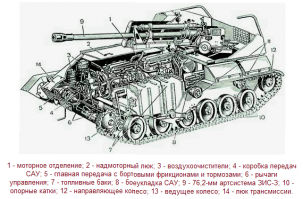

Тип двигателя: спаренные рядные 6-цилиндровые карбюраторные жидкостного охлаждения.
Варианты
СУ-76 с параллельной установкой двигателей и броневой крышей боевого отделения;
СУ-76М с параллельной установкой двигателей с повышенным моторесурсом и без броневой крыши боевого отделения;
СУ-76 с последовательной установкой двигателей, работающих на общий вал, суммарной мощностью 140 л. с.;
СУ-76 с двигательной установкой, работающей на общий вал суммарной мощностью 170 л. с. (вики).
"Моторно-трансмиссионное отделение было выполнено по типу МТО танка Т-70М. Силовой агрегат типа ГАЗ-80 (15А) состоял из двух двигателей суммарной мощностью 145 л.с. (107 кВт) с карбюраторами К-43. Пуск двигателей производился двумя стартерами СТ-06 мощностью 2 л.с. (1,5 кВт) каждый, соединенными параллельно, или вручную с помощью заводной рукоятки. Система зажигания батарейно-катушечная, использовались две индукционные катушки КЗ-14 (КЗ-09 или КЗ-11) и прерыватели-распределители Р-12 с центробежным регулятором угла опережения зажигания. Для облегчения пуска двигателя в зимних условиях использовался типовой калориферный подогреватель. Общая емкость двух топливных баков составляла 420 л. Запас хода машины по шоссе составлял 302 км."
Так-что он был рядным, спаренным и находился вдоль правого борта. С левой стороны были баки с горючкой.
Беда в том, что ряд средних командиров все слегка бронированное записывало в танки и использовало как танки. За это их потом начали дрючить.
А если правильно использовать, как самоходное оружие артподдержки сзади - для всего оно годилось.
Его называли братская могила
m3 lee ваще звали "могилой для семерых"
"Голозадый Фердинант"
"Механическая трансмиссия САУ состояла из двух четырехступенчатых КПП."
то же удивился, у него и радиатор только один как раз по правому борту
Любое оружие эффективно если его правильно использовать.
