История легендарного оружия : Парабеллум, Автоматический Самозарядный Пистолет Люгера (5 фото)
Пистолет Георга Люгера — легендарное немецкое оружие начала XX века
Автоматический самозарядный пистолет Георга Люгера, более известный под названием «Парабеллум» (от лат. para bellum — готовься к войне), стал легендарным немецким оружием начала XX века.
За счет строения и угла наклона рукояти, мягкого, почти спортивного спуска, при стрельбе дуло практически не уводит с линии прицеливания. Специалисты признают, что не каждая современная модель может соперничать с ним в удобстве и точности.
В ходе доработок и модификаций конструкция, разработанная более века назад, была доведена до оптимальной. Благодаря этому оружие, которое пользовалось спросом тогда, может быть актуально и сегодня.
История разработки пистолета Люгера «Парабеллум»
За прототип был взят «К-93» Борхардта. В ходе работы двух конструкторов — Хуго Борхардта и Георга Люгера — были разработаны первые модели нового оружия. Внесены изменения, позволяющие по максимуму сконцентрировать силу порохового заряда на выброс пули. Это стало возможным благодаря уменьшению массы затвора, особенности взаимодействия других частей. Были сокращены габариты и масса без ухудшения характеристик. Разрабатывается короткий патрон калибра 7.62 мм, который за счет более мощного заряда не теряет своей мощи.
В 1898 году для офицеров швейцарской армии была предложена новая модификация. После проведения испытаний, правительством была закуплена большая партия.
Также они закупаются, поступают на вооружение России, Бразилии, Португалии и Турции. Для военных испытаний правительство Америки приобретает тысячу образцов.
В ходе доработок и модификаций конструкция, разработанная более века назад, была доведена до оптимальной. Благодаря этому оружие, которое пользовалось спросом тогда, может быть актуально и сегодня.
История разработки пистолета Люгера «Парабеллум»
За прототип был взят «К-93» Борхардта. В ходе работы двух конструкторов — Хуго Борхардта и Георга Люгера — были разработаны первые модели нового оружия. Внесены изменения, позволяющие по максимуму сконцентрировать силу порохового заряда на выброс пули. Это стало возможным благодаря уменьшению массы затвора, особенности взаимодействия других частей. Были сокращены габариты и масса без ухудшения характеристик. Разрабатывается короткий патрон калибра 7.62 мм, который за счет более мощного заряда не теряет своей мощи.
В 1898 году для офицеров швейцарской армии была предложена новая модификация. После проведения испытаний, правительством была закуплена большая партия.
Также они закупаются, поступают на вооружение России, Бразилии, Португалии и Турции. Для военных испытаний правительство Америки приобретает тысячу образцов.
Автоматический самозарядный пистолет Георга Люгера
Четырьмя годами позднее германское правительство решает провести перевооружение армии. На рассмотрение было выставлено 8 образцов, испытания проходили более двух лет. Многие выставленные на конкурс образцы, за два года дорабатывались и модернизировались. Например, Luger переоборудован под 9 мм калибр.
Немецкая военно-морская комиссия обратила внимание на модель с длиной ствола 150 мм. По документам он проходил как морская модель 1904, 9х19 мм пистолет Борхардт-Люгера.
В 1906 году пистолет принимает окончательный вид (калибр 9 мм, ствол 100 мм, предохранитель внизу), в странах Европы его назовут Parabellum, американцы – Luger.
В 1908 году luger p08 взят на вооружение Германией в качестве штатного короткоствольного оружия. Заказана также модель со стволом 200 мм, секторным прицелом, деревянным прикладом. Основное назначение — расчет орудия, пулеметных команд.
Также закуплены для Прусской армии, Саксонии, Вюртемберга.
Немецкие пистолеты были оценены участниками Первой мировой, пошли крупные партии заказов, началось его победоносное шествие по армиям мира. Увеличилось производство, несколько оружейных компаний прошли лицензирование на изготовление. Выпущено около 2 миллионов штук.
Затем разгром немецкой армии, позорный Версальский мир, запрет на производство.
Вспомнили в Германии о Парабеллуме, вернее, о его боеприпасе, в 1938 году. Тогда шла усиленная подготовка к войне. Само оружие было дорогим, поэтому заменено на «Вальтер-Р.38» с патроном «Парабеллум» калибра 9 мм. Люгер больше не выпускается, но составные части продолжали выпускаться еще долго.
До середины 60-х компании Mauser и Interarms продолжали поставлять его на американский рынок. Хотя коллекционерами они воспринимались как реплики легендарной модели.
Четырьмя годами позднее германское правительство решает провести перевооружение армии. На рассмотрение было выставлено 8 образцов, испытания проходили более двух лет. Многие выставленные на конкурс образцы, за два года дорабатывались и модернизировались. Например, Luger переоборудован под 9 мм калибр.
Немецкая военно-морская комиссия обратила внимание на модель с длиной ствола 150 мм. По документам он проходил как морская модель 1904, 9х19 мм пистолет Борхардт-Люгера.
В 1906 году пистолет принимает окончательный вид (калибр 9 мм, ствол 100 мм, предохранитель внизу), в странах Европы его назовут Parabellum, американцы – Luger.
В 1908 году luger p08 взят на вооружение Германией в качестве штатного короткоствольного оружия. Заказана также модель со стволом 200 мм, секторным прицелом, деревянным прикладом. Основное назначение — расчет орудия, пулеметных команд.
Также закуплены для Прусской армии, Саксонии, Вюртемберга.
Немецкие пистолеты были оценены участниками Первой мировой, пошли крупные партии заказов, началось его победоносное шествие по армиям мира. Увеличилось производство, несколько оружейных компаний прошли лицензирование на изготовление. Выпущено около 2 миллионов штук.
Затем разгром немецкой армии, позорный Версальский мир, запрет на производство.
Вспомнили в Германии о Парабеллуме, вернее, о его боеприпасе, в 1938 году. Тогда шла усиленная подготовка к войне. Само оружие было дорогим, поэтому заменено на «Вальтер-Р.38» с патроном «Парабеллум» калибра 9 мм. Люгер больше не выпускается, но составные части продолжали выпускаться еще долго.
До середины 60-х компании Mauser и Interarms продолжали поставлять его на американский рынок. Хотя коллекционерами они воспринимались как реплики легендарной модели.

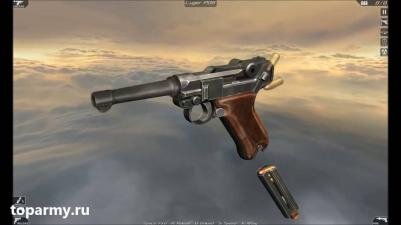

Устройство пистолета парабеллум
Подвижная часть
Состоит из ствола со ствольной коробкой, соединяются резьбой. В ствольной коробке находятся детали запирания и ударного механизма. Внутри размещен движущийся затвор с выбрасывателем, ударный механизм. Внутренняя сторона ствола имеет 6 продольных насечек, что характерно для оружия того времени. На одной стороне находится мушка, на другой нанесена резьба. С помощью шарниров происходит запирание ствольного канала.
Ударный механизм
Одинарный ударно-спусковой механизм (УСМ): классический ударник с усилием в 1.8 кг. Это небольшое усилие, которое является характерным скорее для спортивного оружия. Конструкция позволяет вести только одиночный огонь, заряжание происходит автоматически.
Предохранитель
Используется предохранитель флажкового типа. Если опустить флажок вниз, то он запирает спусковой рычаг и шептало. Из-за стопора ствольной коробки со стволом невозможно движение затвора.
Магазин пистолета
В магазин коробчатого типа, помещенный в рукоять, вмещается восемь патронов, которые расположены в один ряд. Защелка располагается с левой стороны рукоятки, у основания спусковой скобы.
После выстрела, пружиной гильза отбрасывалась через отверстие выбрасывателя. Когда весь боекомплект израсходован, затвор остается в заднем положении.
Рукоятка пистолета
Рельефная рукоять, наклонённая на 120. За счет этого возможна моментальная стрельба без длительного прицеливания. Обеспечивается точность попадания, уменьшается подброс ствола.

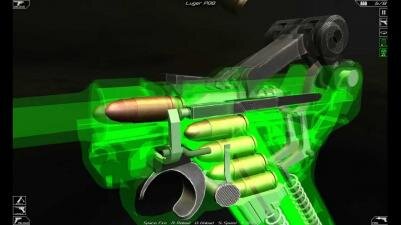

Принцип работы пистолета
Автоматика основана на принципе короткого хода ствола. Затвор находится в переднем положении — «мертвой точке». Этим обеспечивается надежное запирание, казенник заперт системой шарнирно соединённых рычагов кривошипного механизма.
Выстрел. Отдача приводит в движение, противоположное выстрелу, ствола со ствольной коробкой. При встрече роликов с наклонными выступами рамы, происходит отпирание казенной части, движение ствола и коробки останавливается. Затвор продолжает движение, выбрасывает стреляную гильзу, возвратная пружина возвращает его в исходное положение. Движение досылает патрон в патронник, взводит УСМ.
Подвижная часть
Состоит из ствола со ствольной коробкой, соединяются резьбой. В ствольной коробке находятся детали запирания и ударного механизма. Внутри размещен движущийся затвор с выбрасывателем, ударный механизм. Внутренняя сторона ствола имеет 6 продольных насечек, что характерно для оружия того времени. На одной стороне находится мушка, на другой нанесена резьба. С помощью шарниров происходит запирание ствольного канала.
Ударный механизм
Одинарный ударно-спусковой механизм (УСМ): классический ударник с усилием в 1.8 кг. Это небольшое усилие, которое является характерным скорее для спортивного оружия. Конструкция позволяет вести только одиночный огонь, заряжание происходит автоматически.
Предохранитель
Используется предохранитель флажкового типа. Если опустить флажок вниз, то он запирает спусковой рычаг и шептало. Из-за стопора ствольной коробки со стволом невозможно движение затвора.
Магазин пистолета
В магазин коробчатого типа, помещенный в рукоять, вмещается восемь патронов, которые расположены в один ряд. Защелка располагается с левой стороны рукоятки, у основания спусковой скобы.
После выстрела, пружиной гильза отбрасывалась через отверстие выбрасывателя. Когда весь боекомплект израсходован, затвор остается в заднем положении.
Рукоятка пистолета
Рельефная рукоять, наклонённая на 120. За счет этого возможна моментальная стрельба без длительного прицеливания. Обеспечивается точность попадания, уменьшается подброс ствола.
Принцип работы пистолета
Автоматика основана на принципе короткого хода ствола. Затвор находится в переднем положении — «мертвой точке». Этим обеспечивается надежное запирание, казенник заперт системой шарнирно соединённых рычагов кривошипного механизма.
Выстрел. Отдача приводит в движение, противоположное выстрелу, ствола со ствольной коробкой. При встрече роликов с наклонными выступами рамы, происходит отпирание казенной части, движение ствола и коробки останавливается. Затвор продолжает движение, выбрасывает стреляную гильзу, возвратная пружина возвращает его в исходное положение. Движение досылает патрон в патронник, взводит УСМ.
Патроны к Парабеллум
Немецкий пистолет Парабеллум с боекомплектом
Luger обр.1900 — это патрон 7.65х21 мм parabellum, (7,65 мм Люгер) с гильзой бутылочной формы. Такая модель стоит на вооружение ряда стран.
С 1902 года выпускается 9-мм патрон 9х19 мм parabellum. Принимается на вооружение Германией и еще 30 странами.
Тактико-технические характеристики (ТТХ)
Разработан 1898 году
Годы производства 1900 — 1942
Всего выпущено 2 818 000 (P.08); 282 000 (mod.1900)
Вес, кг 0,880
Размеры
Длина, мм 217
Длина ствола, мм 102
Ширина, мм 40
Высота, мм 135
Патрон 9х19 мм Парабеллум
Калибр, мм 9
Скорострельность, выстрелов/мин 32
Скорость пули, м/с 320
Прицельная дальность, м 50
Ёмкость магазина коробчатый магазин ёмкостью 8 патронов (или барабанный на 32 патрона)
УСМ ударного типа, двойного действия, режим огня — одиночный
Принципы работы отдача ствола при его коротком ходе
Прицел открытый прицел
Плюсы и минусы пистолета Люгера
Специалисты признают, что для того времени Люгер имел совершенную конструкцию. Но у него были как достоинства, так и минусы.
Преимущества перед конкурентами:
Точность стрельбы. За счет конструкции, точность стрельбы, если сравнить с конкурентами, выросла на 20-25%. Даже неподготовленный стрелок на максимальном удалении (около 50 м) был способен поразить цель;
Особенности рукоятки. За счет удобной, рифленой рукоятки, наклоненной под углом 120, стрелок мог вести моментальную стрельбу без предварительного прицеливания;
Надежность конструкции. Все составные части изготавливались с большой точностью, качественно подгонялись друг к другу. Если соблюдать инструкции, осуществлять должный уход, то оружие прослужит верой и правдой долгое время;
Патрон. Обладал высокой мощностью, останавливающим и убойным эффектом;
Скорость стрельбы. По сравнению с конкурентами, Парабеллум обладал высокой скорострельностью — 32 выстрела/мин.
Минусы:
Сложность и дороговизна производства. Исходя из того, что необходима точность и особое качество, усложняется процесс производства, нужна качественная сталь. Поэтому себестоимость выше на 40%, чем у конкурентов;
Боеприпас. Можно использовать только стандартный патрон 9 мм, нет возможности использовать с усиленным зарядом. В таком случае возможен выход оружия из строя;
Вылет гильзы. При стрельбе из положения от пояса, гильза будет отстреливаться в голову стреляющего;
Конструкция. Не полностью закрыты механизмы от влаги и песка, поэтому может возникнуть осечка. Необходимо использовать специальную закрытую кобуру.
Luger обр.1900 — это патрон 7.65х21 мм parabellum, (7,65 мм Люгер) с гильзой бутылочной формы. Такая модель стоит на вооружение ряда стран.
С 1902 года выпускается 9-мм патрон 9х19 мм parabellum. Принимается на вооружение Германией и еще 30 странами.
Тактико-технические характеристики (ТТХ)
Разработан 1898 году
Годы производства 1900 — 1942
Всего выпущено 2 818 000 (P.08); 282 000 (mod.1900)
Вес, кг 0,880
Размеры
Длина, мм 217
Длина ствола, мм 102
Ширина, мм 40
Высота, мм 135
Патрон 9х19 мм Парабеллум
Калибр, мм 9
Скорострельность, выстрелов/мин 32
Скорость пули, м/с 320
Прицельная дальность, м 50
Ёмкость магазина коробчатый магазин ёмкостью 8 патронов (или барабанный на 32 патрона)
УСМ ударного типа, двойного действия, режим огня — одиночный
Принципы работы отдача ствола при его коротком ходе
Прицел открытый прицел
Плюсы и минусы пистолета Люгера
Специалисты признают, что для того времени Люгер имел совершенную конструкцию. Но у него были как достоинства, так и минусы.
Преимущества перед конкурентами:
Точность стрельбы. За счет конструкции, точность стрельбы, если сравнить с конкурентами, выросла на 20-25%. Даже неподготовленный стрелок на максимальном удалении (около 50 м) был способен поразить цель;
Особенности рукоятки. За счет удобной, рифленой рукоятки, наклоненной под углом 120, стрелок мог вести моментальную стрельбу без предварительного прицеливания;
Надежность конструкции. Все составные части изготавливались с большой точностью, качественно подгонялись друг к другу. Если соблюдать инструкции, осуществлять должный уход, то оружие прослужит верой и правдой долгое время;
Патрон. Обладал высокой мощностью, останавливающим и убойным эффектом;
Скорость стрельбы. По сравнению с конкурентами, Парабеллум обладал высокой скорострельностью — 32 выстрела/мин.
Минусы:
Сложность и дороговизна производства. Исходя из того, что необходима точность и особое качество, усложняется процесс производства, нужна качественная сталь. Поэтому себестоимость выше на 40%, чем у конкурентов;
Боеприпас. Можно использовать только стандартный патрон 9 мм, нет возможности использовать с усиленным зарядом. В таком случае возможен выход оружия из строя;
Вылет гильзы. При стрельбе из положения от пояса, гильза будет отстреливаться в голову стреляющего;
Конструкция. Не полностью закрыты механизмы от влаги и песка, поэтому может возникнуть осечка. Необходимо использовать специальную закрытую кобуру.
Модификации Парабеллум
М.1900. Начальная модель. От «К-93» – наличие скобы, предотвращающей отскок затвора после закрытия. В последующих убрана за ненадобностью. Используется флажковый предохранитель, блокирующий ствольную коробку. Калибр патрона 7.65х21 мм, ствол 122 мм.
М.1902. Создан под калибр 9 мм. Дуло толстостенное и короткое (102 мм). Количество нарезов доведено до 6. Выровнены длины ствольной коробки и рамки.
М.1904. Люгер, который стал массовым. Итоги усовершенствования определили стандарты последующих моделей. Применен выбрасыватель с вертикальным зубом, который совместили с указателем наличия патрона в патроннике.
М.1906. Конструктивные изменения: заменена возвратная пружина в рукоятке на витую, цилиндрическую. Предохранитель перенесен вниз, стал фиксировать шептало. Верхней части затвора была придана полукруглая форма, поверхность захвата шарнира стала плоской, рифлёной, в форме ромба. Убрана скоба для предотвращения отскока. Выпускается под калибр 7.65 мм (длина ствола 122 мм) и калибр 9 мм (длина ствола 102 мм).
М.1908. («Пистолет 08» или P08). Отличие от предыдущей модели: убран автоматический предохранитель, оставлен только флажковый.
Артиллерийская модель (Lange Р08, LP 08). Вариант Люгера под патрон 9 мм. Предназначался для расчетов полевой артиллерии, пулеметных команд. Использовался для стрельбы до 800 м, оснащался деревянным прикладом-кобурой.
М.1900. Начальная модель. От «К-93» – наличие скобы, предотвращающей отскок затвора после закрытия. В последующих убрана за ненадобностью. Используется флажковый предохранитель, блокирующий ствольную коробку. Калибр патрона 7.65х21 мм, ствол 122 мм.
М.1902. Создан под калибр 9 мм. Дуло толстостенное и короткое (102 мм). Количество нарезов доведено до 6. Выровнены длины ствольной коробки и рамки.
М.1904. Люгер, который стал массовым. Итоги усовершенствования определили стандарты последующих моделей. Применен выбрасыватель с вертикальным зубом, который совместили с указателем наличия патрона в патроннике.
М.1906. Конструктивные изменения: заменена возвратная пружина в рукоятке на витую, цилиндрическую. Предохранитель перенесен вниз, стал фиксировать шептало. Верхней части затвора была придана полукруглая форма, поверхность захвата шарнира стала плоской, рифлёной, в форме ромба. Убрана скоба для предотвращения отскока. Выпускается под калибр 7.65 мм (длина ствола 122 мм) и калибр 9 мм (длина ствола 102 мм).
М.1908. («Пистолет 08» или P08). Отличие от предыдущей модели: убран автоматический предохранитель, оставлен только флажковый.
Артиллерийская модель (Lange Р08, LP 08). Вариант Люгера под патрон 9 мм. Предназначался для расчетов полевой артиллерии, пулеметных команд. Использовался для стрельбы до 800 м, оснащался деревянным прикладом-кобурой.
Метки: #Оружие #Пистолет Георга Люгера #огнестрельное оружие #пистолеты
Но, признайтесь,эти два пистолета - легенды!
И этого не отнять!
Ну, и у Парабеллума эргономика получше будет, чем у ТТ.
А про чистку Парабеллума - это да, не для боевых действий, а для спортивной стрельбы.
Но оба пистолета - ЛЕГЕНДЫ!!!!
Внесены изменения, позволяющие по максимуму сконцентрировать силу порохового заряда на выброс пули. Это стало возможным благодаря уменьшению массы затвора, особенности взаимодействия других частей.
Возможно, я просто представляю физику выстрела, но разве облегчение затвора не приведёт к прямо противоположному?
Вплоть до "гильза вылетела, пуля в стволе", ага.
после фразы...."дуло практически не уводит" читать перестал.....
чё, знакомые буквы кончились?
Ага....Штирлиц вошел в комнату...из форточки дуло....Штирлиц закрыл форточку...дуло исчезло...далее без коментариев....а лучше послужите хотя бы в армии и вам там раскажут где ДУЛО...
когда я служил в армии, ты ещё даже спермой не был
вам 80 лет?
Дуло
Материал из Википедии свободной энциклопедии
У этого термина существуют и другие значения, см. Дуло (значения).
Ду ло передний конец, выходное отверстие ствола огнестрельного оружия.
В специальной технической литературе, как правило, этот термин не используется. Применяются термины «выходное отверстие» и «дульный срез». Кроме того, используется в названии устройства «дульный тормоз» (в самом деле, дульный тормоз закрепляется на переднем конце ствола оружия).
В разговорной речи и художественной литературе слово «дуло» часто употребляют, имея в виду ствол оружия. У профессиональных военных и оружейников именование ствола оружия дулом вызывает такую же негативную реакцию, как у инженеров-механиков именование отверстия «дыркой».
Самый красивый из всех пистолетов.
револьверы - это отдельная статья
По красоте соперничает с револьвером Нагана.
И по эргономике.
Si vis pacem, para bellum - Хочешь мира готовься к войне
в руке сидит как влитой...для своего времени просто класс...да и сейчас вполне актуален...
Круть!
И красив, зараза, и точен.
А ты наверно с него стрелял.
Подскажи в какой игре.Понятно что автор сам понятия не имеет о чем пишет, просто накопипастил и собирает лайки. "...Артиллерийская модель (Lange Р08, LP 08). Вариант Люгера под патрон 9 мм. Предназначался для расчетов полевой артиллерии, пулеметных команд. Использовался для стрельбы до 800 ..." 800 метров ОХРЕНЕТЬ!!! С пистолета!!! На некоторых сайтах хотя бы пишут что это реклама фирмы.
*дострелить. ("Проклятый Т9" (с) :) )
+1
Мало кто обращает внимание на практически отсутствующее превышение линии бросания револьвера Микулека, при стрельбе на 1000 ярдов.. При том, что баллистика даже самых скоростных револьверный боеприпасов подразумевает "проседание" пули на такой дистанции десятки метров. Да Микулек должен ствол задирать до луны, чтобы в шарик попасть.
Людям нужно шоу, а не знание внешней баллистики.
Вся эта херня пишется теми кто не держал оружия для таких же диванных стрелков. На такое расстояние не каждый опытный стрелок попадет с первого раза даже из винтовки. Сотня факторов будет влиять. А на короткоствол даже удар сердца уведет пулю на хрен знает какое расстояние, а влияние ветра и т.д. Прицел у него не оптика, так что старпер вряд ли и шарик видит.
Совершенно в цель! У меня в 223 Rem (приколочен на сотню) по баллистическому калькулятору пуля на 900 метрах проседает более чем на 10 метров. И это при начальной скорости 1050 м/с (на 900 м скорость пули 227 м/с)!!!
И. Микулек и не видит шарика - на видео выше, на 1:06 он снова револьвер поднимает, не зная что там, пока ему через секунду не крикнули сзади (кто-то в трубу глазел), мол все, лопнул. Вот у куда он целится? Да никуда, просто стреляет куда-то туда, пуля через 250-300 ярдов влетает в чернозем, а про шарик я вообще молчу.
Так что Вы правы на все сто - дурят еще как...
"... который за счет более мощного заряда не теряет своей мощи." - наверно опечатка?
Извините моя ошибка, вырвал из контекста.
Как обычно в Германии. Дорого, сложно, хорошие материалы. Но ВЕСЧЬ!!!

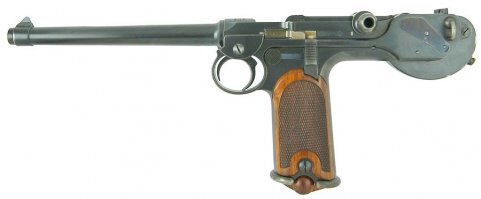

И - пистолет Борхарда Borchardt C-93 (Цы, а не Ка!!!) и видео по люгеру:
